Accexp濕式摩擦材料摩擦磨損測試設備
2016-11-28

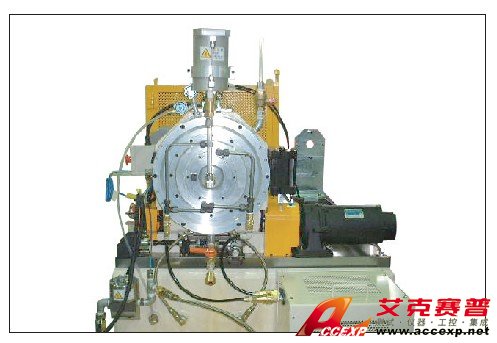

本設備是對用于自動變速器的「濕式摩擦離合器」以及「ATF」的摩擦因素進行SAE#2和LVFA2種試驗的多功能測試裝置。
程序運行和數據處理完全由計算機自動化控制，從設定試驗條件到處理數據均簡單易行。
特 點
●旋轉驅動部分根據實際用途裝配各自最適合的發動機，以求提高控制精度和可靠性。
●動態特性驅動部分沒有介入增速機，而是采用直線方式的低摩擦，且結構簡單，可以進行高精度的動態特性試驗。
●強制滑行試驗和靜摩擦特性試驗部分，采用最適合高精度的旋轉控制伺服發電機和高剛度齒輪箱，可以實現高精度的旋轉控制。
主要規格
被測件
●離合器板
動態特性驅動部分
●驅動電機 22kW 交流發電機
轉速 ±500～5600rpm
控制精度 ±12rpm
測量精度 ±6rpm
●慣性量 0.098kgm2 （SI）
靜態特性試驗部分
●驅動電機 0.75kW 伺服驅動裝置
轉速 0.05～50rpm
控制精度 ±0.010rpm
測量精度 ±0.005rpm
強制滑行驅動部分
●驅動電機 7.5kW 伺服驅動裝置
轉速 0.5～200rpm
控制精度 ±0.4rpm
測量精度 ±0.2rpm
轉矩測量部分
●測量范圍 Max 500N･m
測量精度 ±2.5N･m
試驗槽部分
●推壓空氣壓力 50～650kPa
壓力上升時間 235kPa/0.1～0.15sec
（JASO規格）
測量精度 ±3kPa
●推壓油壓 100～4000kPa
壓力上升時間 2000kPa/0.15～0.20sec
控制精度 ±50kPa
測量精度 ±15kPa
●被測件溫度1～5 0～600
測量精度 ±3
油溫控制單元
●控制范圍 室溫＋α～140
（α依據冷卻水溫）
控制精度 ±3
測量精度 ±2
控制方式 直接加熱冷卻方式
軸心供油單元
●油溫控制范圍 室溫＋α～140
（α依據冷卻水溫）
控制精度 ±3
測量精度 ±2
●軸心供油流量 2～10L/min
控制精度 0.3 L/min
油壓伺服用單元
試驗方式
●JASOM 348-2002試驗
●JASOM 349-2001試驗
●動態特性試驗
●靜態特性試驗
●一次嘗試試驗
●根據動態特性試驗和靜態特性試驗的組合，可進行任意模式的測試。
數據處理
●旋轉/μ特性
●循環/μ特性
●μ/v特性
●波形顯示
●CSV文件變換
