羅德與施瓦茨R&S FSW和SMW200A 測量衛星群延時
2024-01-04
要測量衛星通信中傳輸路徑的質量，可使用群延時測量確定相位失真。羅德與施瓦茨 FSW頻譜分析儀和SMW200A 信號發生器可快速準確地測量衛星轉發器、變頻器和其他組件的絕對與相對群延時。按照多載波群延時測量方法，信號發生器會發射多載波連續波信號作為激勵信號?？筛亩嘁粜盘柕臄?shù)量以及信號之間的隔離（口徑），以滿足被測設備的要求。R&S FSW 頻譜分析儀通過兩個步驟執行此類測量：

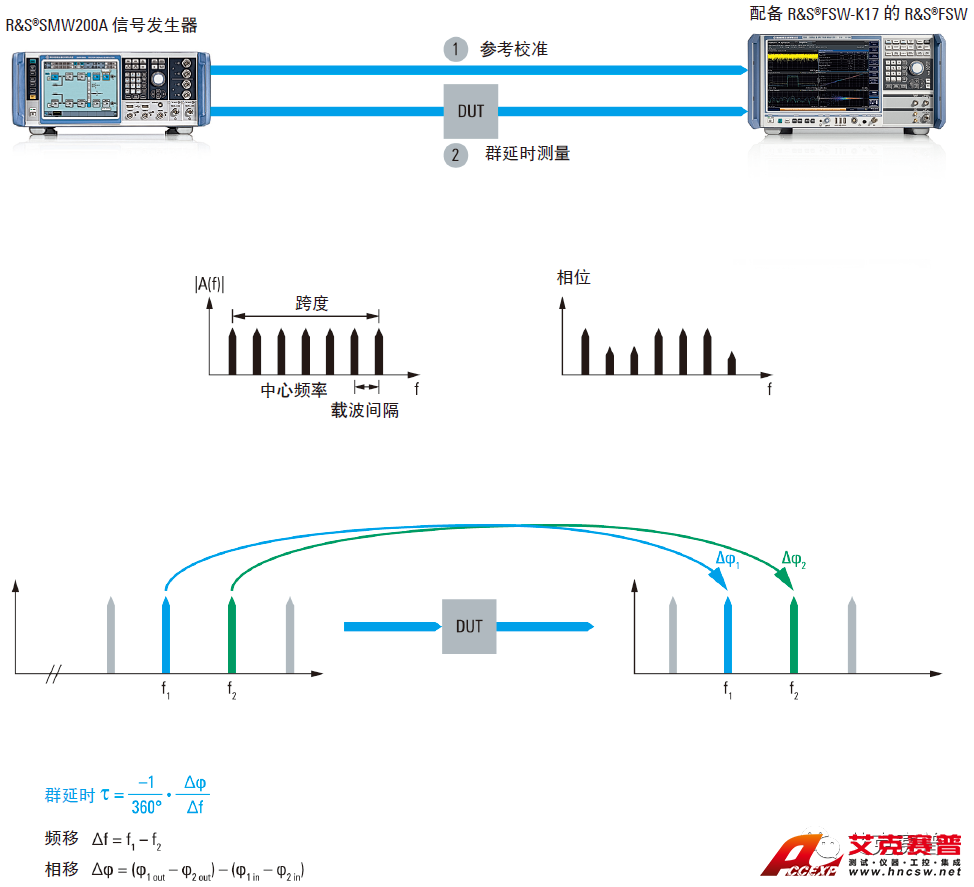

使用SMW-K61 和 FSW-K17 多載波群延時測量應用的群延時測量
第一步 – 參考校準：
將信號發生器直連至分析儀，以便分析儀確定各載波的參考相位和幅度。
第二步 – 群延時和增益測量：
連接被測件（ DUT），分析儀根據在 DUT 輸出端測量的參考信號和多載波信號之間的相位差，精確測定整個載頻范圍內的群延時。
多載波方法具備以下優勢：
可以在毫秒級測量寬帶信號的絕對和相對群延時。
對信號進行平均和平滑處理可以提高載噪比，從而獲取有效的信號路徑損耗結果。
自動補償在軌測量的多普勒效應。
可以測量變頻器的相對群延時特性，測量精度能達到 1 ns；無需使用參考混頻器或基準設備。
在非頻率轉換測量中，相對群延時測量精度能達到 300 ps。
內部靈活生成多載波連續波 (MCCW) 信 號；可 在R&S?SMW200A 矢量信號發生器上配置載波間隔和數量。
去嵌入功能可以校正測量裝置中電纜和夾具的頻率響應。

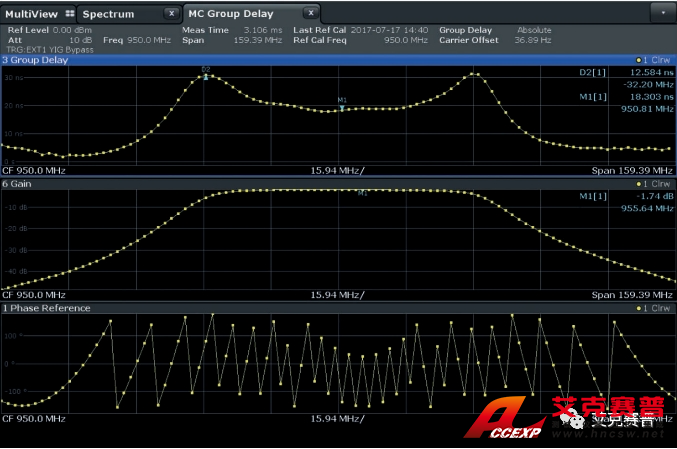

帶通濾波器群延時。此圖顯示了帶通濾波器如何在頻帶邊緣增加群延時。在衛星通信系統中，要確定每個信道中頻帶邊緣的失真值，必須測量變頻器或轉發器信道的相對群延時
帶通濾波器相對群延時測量
只有當 DUT 具有高度穩定的內部 LO 時，才可以在變頻設備上進行群延時及相對相位測量，而無需接入 LO。因偏置或噪聲而導致的相位及頻率偏差會大大限制可用方法的精確性和適用性，而羅德與施瓦茨的雙音技術有效克服了這些限制。
通過雙音激勵信號，R&S?ZVA 矢量網絡分析儀可以依次在DUT 的輸入端及輸出端測量兩個信號之間的相位差。與傳統的 S 參數技術不同，新技術通過相位差以及頻率偏移計算群延時。兩個信號之間的頻率偏移 Δf，即為孔徑。
為測量兩個具有不同頻率的信號之間的相位，羅德與施瓦茨開發了一種適R&S?ZVA 的獨特前端。只需一個未知直通混頻器即可進行校準。此方法非常適用于帶有未知或不穩定 LO 的變頻 DUT，因為 DUT 的內部 LO 可能在中頻帶寬范圍內（MHz 數量級）出現頻率及相位偏移。
除群延時之外，R&S?ZVA 還通過集成群延時來計算線性相位的相對相位和偏移

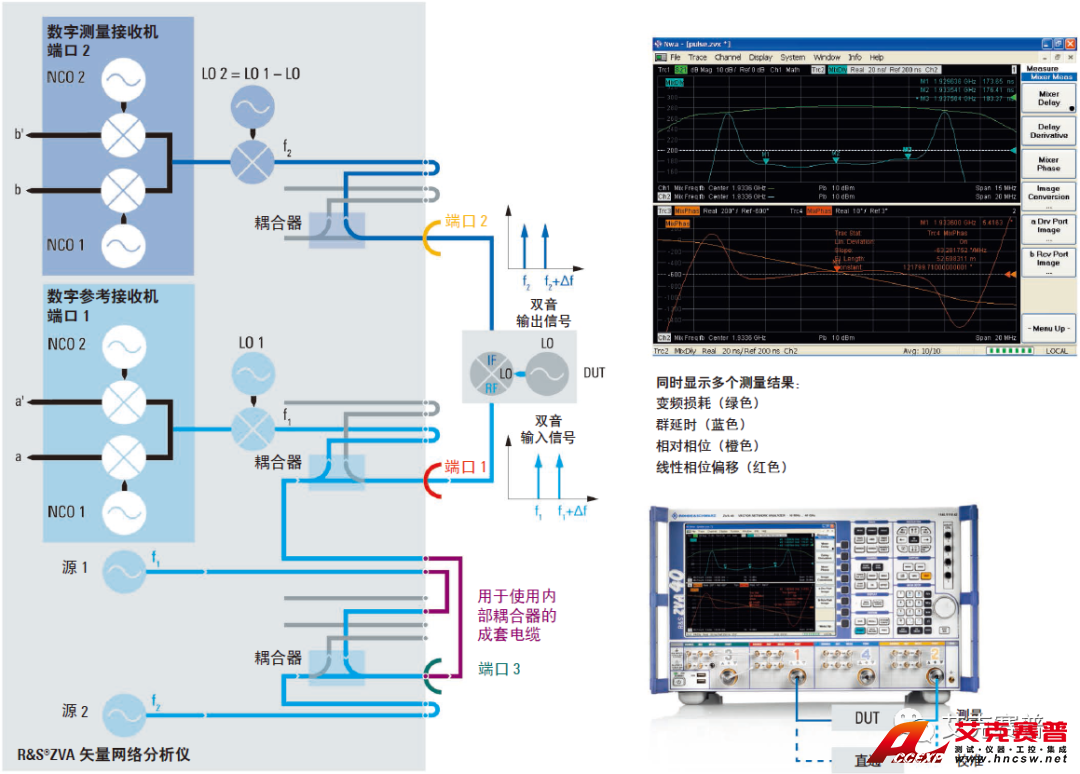

網絡分析儀測試裝置

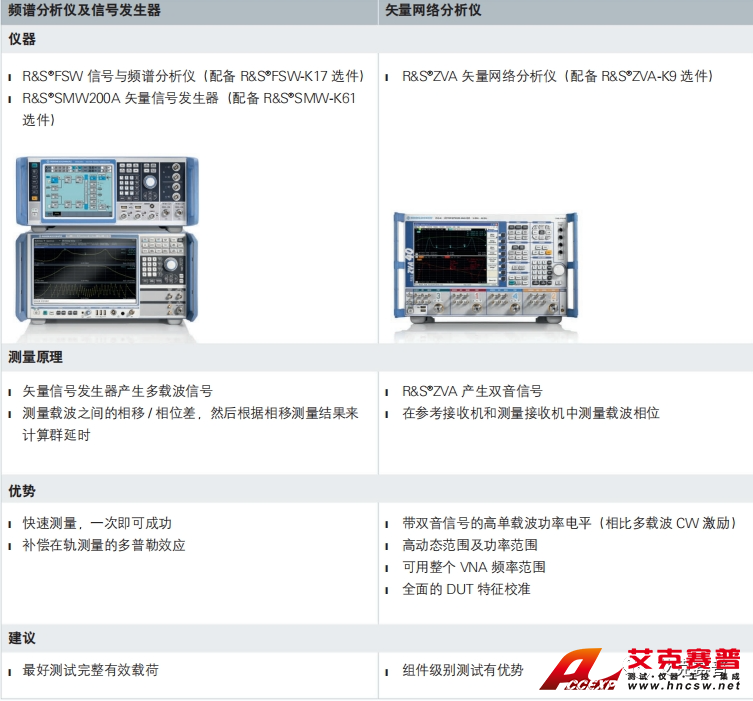

頻譜分析儀及網絡分析儀群延時測量對比
