R&S 5G+北斗高精度定位測試解決方案
2024-04-12
R&S黃金組合方案 助力5G+北斗高精度定位測試
隨著智能駕駛時代的到來，傳統的導航方式已經無法滿足精度需求，越來越多的導航接收機都通過各種方式提高精度指標。常見的差分實現方案，不管是RTK還是PPP亦或地基增強和星基增強方案，5G都在其實現方式上扮演了差分改正信息的通信傳遞功能。
羅德與施瓦茨公司的黃金組合方案：SMBV100B + CMW500 / CMX500，能很好地滿足上述方案，定位精度可以達到厘米級。
一、硬件平臺
SMBV100B：高精度衛星導航模擬器，可單臺儀表實現多模多頻衛星導航系統測試
CMX500：實現衛星導航高精度定位中差分改正信息的模擬，為解決方案提供可靠保障

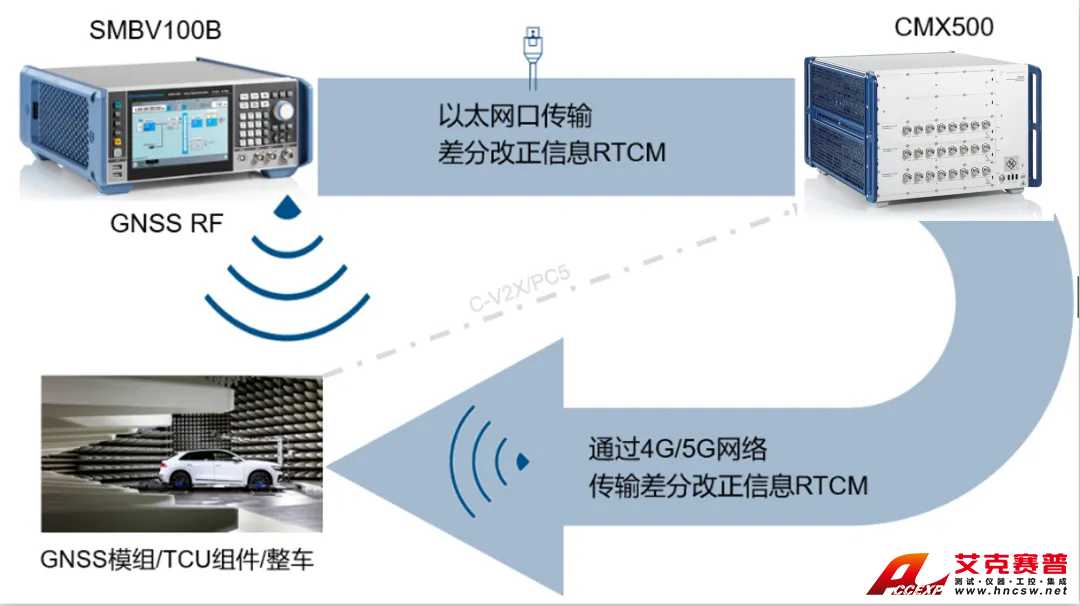

5G+北斗天作之合的高精度定位黃金組合測試方案框圖
二、工作流程
1.信號的產生和輸出
SMBV100B產生北斗/GNSS射頻信號，同時，參考站仿真在儀表內部完成，通過網口將參考站的差分改正信息RTCM數據輸出。
2.信號的傳輸
CMX500 DAU單元接收來自SMBV100B參考站RTCM數據，通過4G/5G射頻信號傳輸。
3.信號的接收與處理
GNSS模塊/整車一方面接收來自SMBV100B的GNSS射頻信號，另一方面接收來自CMX500的4G/5G V2X信號，然后解碼內部的RTCM數據，用于修正定位精度。
4.信號效果
通過RTK鎖定后，V2X定位精度可以達到厘米級
此外，系統的擴展功能還包括：GNSS模塊、TCU組件、整車；可提供傳導和OTA不同的測試方法，也可為車聯網V2X、緊急呼救eCall等提供測試解決方案。
艾克賽普公司是羅德與施瓦茨R&S湖南授權代理商，如果您有SMBV100B + CMW500 / CMX500需求或者任何疑問歡迎聯系，我們將提供免費樣機上門試用和更合適的測試解決方案。
