羅德與施瓦茨 3GPP標準的5G NR信號產生和 分析平臺
2024-10-17

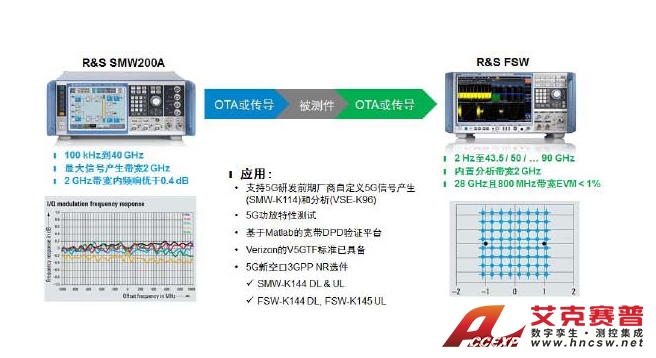

一、3GPP標準的5G NR信號產生和分析平臺
3GPP NSA的L1/L2規范已于2017年底正式凍結，羅德與施瓦茨隨之于2018年初提供完全符合3GPP標準的信號產生和解調選件SMW-K144和FSW-K144/K145，支持Sub6G和毫米波，支持協議中定義的各種帶寬和參數集配置，滿足5GNR發射機和接收機測試，以及像功放和終端RFIC研發測試需求。

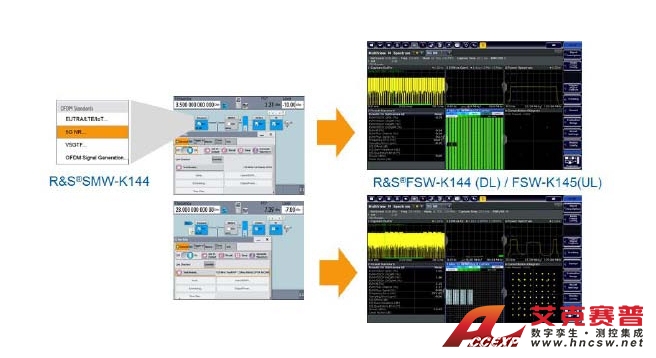

羅德與施瓦茨R&S SMW的5GNR選件SMW-K144提供了實時信號生成能力，無需通過電腦事先生成波形文件導入信號源，所有設置操作都可在帶觸摸屏的SMW上完成，另外頻譜儀FSW的5GNR解調軟件K144/K145其界面風格和4G LTE相近，給5G研發工作帶來了極大的方便性。
二、R&S羅德與施瓦茨 SMW200A 矢量信號發生器
主要特點：
- 頻率最高達 67 GHz（雙通道：最高 44 GHz）
- 2 GHz 調制帶寬
- 集成式衰落，最高 800 MHz 帶寬和 8x8MIMO
- 符合所有主要數字通信標準的信號生成
- 高級 GNSS 和雷達模擬器
性能和功能要求因測試裝置和應用而異。R&S SMW200A 能夠非常出色地滿足各種要求，樹立了信號發生器的新標桿。R&S SMW200A 性能優異，能夠在組件、模塊和完整基站等各類被測設備的開發和驗證應用中輕松生成合適的測試信號。R&S SMW200A 采用靈活的模塊化設計，能夠根據應用需求裝配合適的選件。儀器支持所有配置，包括經典的單通道矢量信號發生器和多通道 MIMO 接收機測試儀。
三、R&S羅德與施瓦茨 FSW 信號與頻譜分析儀
主要特點：
- 8.3 GHz 內部分析帶寬
- 800 MHz 實時分析帶寬
- SCPI 記錄器簡化代碼生成
- 具備優越的相位噪聲和靈敏度
- 高動態范圍實現出色的 EVM 性能
FSW 高性能信號與頻譜分析儀重新定義了精度，在日常工作中提供出色的分析結果。這款功能強大的分析儀具備一流的相位噪聲性能，能夠提供可靠的測量結果，非常適合從復雜的通信系統到射頻器件的廣泛應用。無論是開發高性能雷達還是表征寬帶器件，F(xiàn)SW 都能提供優越的內部分析帶寬和準確度，樹立了信號分析的標桿。每天您都可以放心地使用 FSW 來完成高難度任務。
