如何選擇合適的應變傳感器
2021-04-23
應變通常通過電阻應變計進行測量。這些扁平的電阻器通常會連接到一個預計會發生屈伸或彎曲的表面，例如飛機機翼。應變計可以測量非常小的表面扭曲、彎曲和拉伸。將多個電阻式應變計連接在一起可以形成一個電橋。

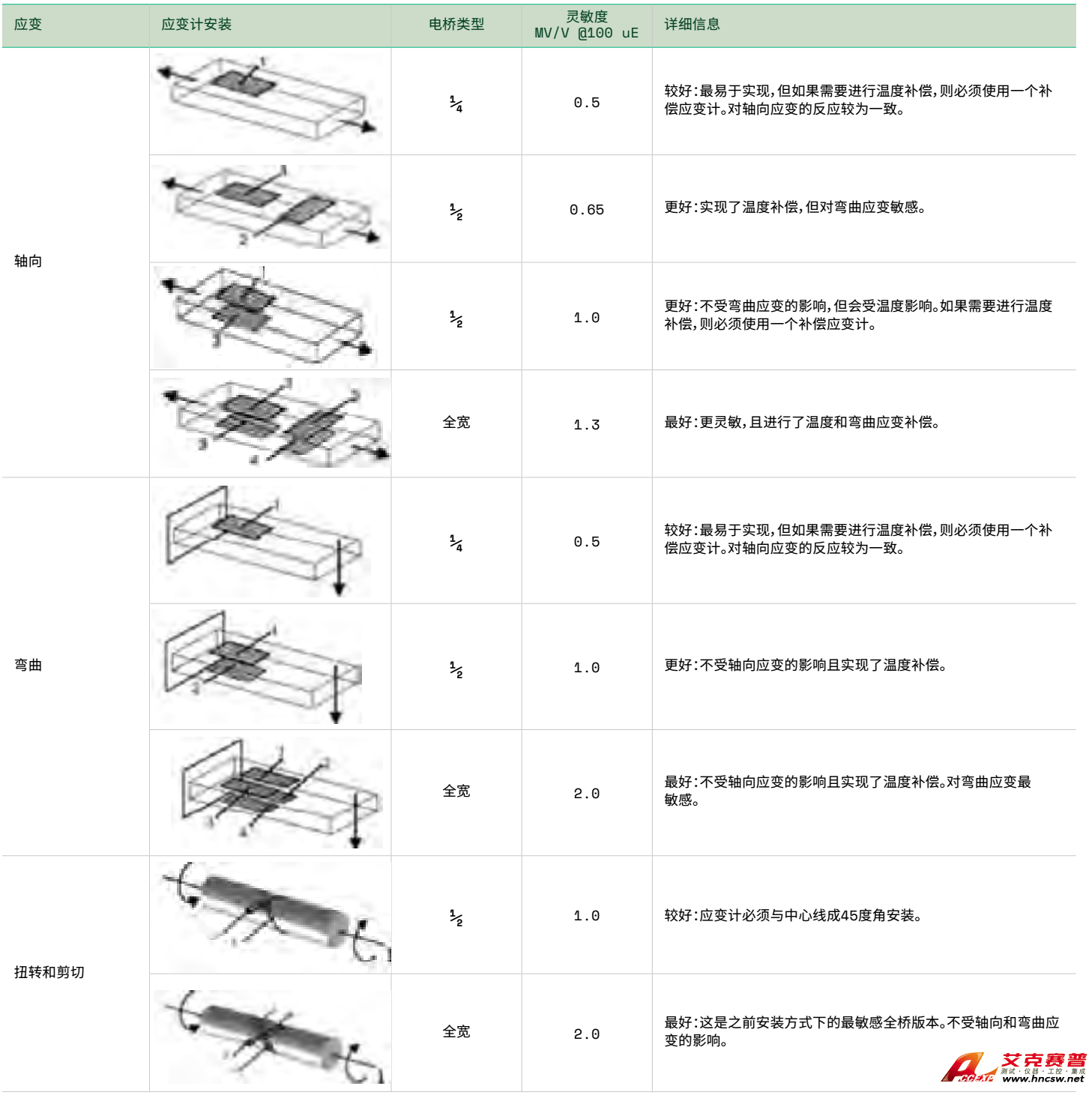

使用的應變計越多，測量的敏感度就越高。例如，您可以使用最多四個有源應變計構建一個采用全橋配置的惠斯通電橋電路。您也可以選擇使用半橋(兩個有源應變計)和1/4橋(一個有源應變計)配置。所使用的有源應變計越多，讀數的準確度就越高。下圖突出顯示了不同電橋的優點和缺點。
應變計需要電流或電壓激勵，并且容易受溫度漂移、彎曲應變和軸向應變的影響，如果不使用額外的電阻式應變計，就可能會產生錯誤的讀數。常見的應變計安裝方法見下圖。
軸向橋可測量材料的兩側拉伸或拉開。
彎曲橋在材料的一側測量拉伸，在另一側測量收縮。
扭轉和剪切橋可測量材料的扭曲。
應變的測量單位為無量綱單位(e或ε)，相當于用長度上的微小變化除以所測對象的全長。
