菊水PFX2411超級電容測試儀
名稱：電池測試儀
品牌：
型號：
簡介：菊水PFX2411超級電容測試儀
申請服務
- 產品介紹
菊水PFX2411超級電容測試儀是一種多通道的充放電試驗裝置。可以實現靜電電容測量，(JIS C5160, JIS D1401 and others)，(JIS D1401 and others)，充放電效率測量，(JIS D1401 and others)，充電與放電累積功率測量。

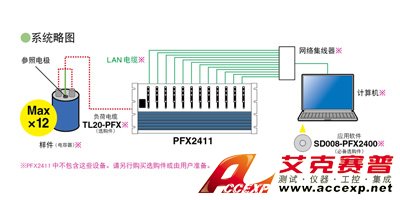

菊水PFX2411超級電容測試儀系統配置
PFX2411工作，必須使用專用應用軟件(SD008-PFX2400)。在配置系統時，除本產品和應用軟件外，還需要有計算機、網絡集線器、LAN電纜、負荷電纜（選購件）。
應用軟件 SD008-PFX2400
SD008-PFX2400的軟件包中包含兩個應用軟件。
PFX2411超級電容測試儀特點
以最快1ms的速度保存數據 *1
最多可控制96個通道 *2
通道號的設定
試驗條件的設定/保存
試驗的開始與停止/臨時停止/警報解除
試驗結果的顯示
試驗結果文件的創建/保存（CVS格式）
測量值的監控（充放電電流、端子電壓以及參照電極的電位）
HOVP的設定電壓顯示
中止延長功能
*1 在狀態變化點或數據變化量大的區間高速存取，在變化量小的區間以數據存取觸發△T存取，可毫不浪費地保留下必要的數據。
*2 可控制的通道數因數據存取間隔而異。96個通道可工作的大致參數：1個循環10分鐘、ΔV：設定電壓的0.5%，ΔI：截止電流的0.5%，ΔT：10秒。詳細情況請咨詢本公司營銷部門。此外，無滾動的1個畫面最多可顯示12個通道。
*3 如果只使用 1 臺 PFX2400 系列，則不需要使用 IP Configuration Tool。即使不使用IP Configuration Tool，也需要結合 PFX2400 系列的IP地址范圍，設置使用 CPChecker2400 的計算機的IP地址和子網掩碼。
PFX2411超級電容測試儀技術參數
PFX2411-NEW-雙電層電容器試驗用12通道測試儀、充放電額定參數：0〜5.0000V / 0〜5.0000A / 25W、各通道完全獨立、還可通過LAN進行設定、操作、數據收集、參照電極電壓測量、使用專用應用軟件進行綜合管理、1ms或者100ms數據采樣
CPChecker2400
是一種編寫超級電容循環試驗、電壓保持試驗以及充放電效率試驗的試驗條件，使用本公司的超級電容測試儀PFX2400系列執行試驗的應用軟件。由于各個通道的操作面板是獨立的，因此各個通道可執行不同的試驗。在設定試驗條件時，可以選擇符合JIS D 1401和/或JIS C 5160的項目，根據JIS規格設定超級電容的試驗條件。以文本文件（CSV格式）保存試驗結果，因此可在表格計算軟件等中使用。
[Features]
•以最快1ms的速度保存數據 *1
•最多可控制96個通道 *2
•通道號的設定
•試驗條件的設定/保存
•試驗的開始與停止/臨時停止/警報解除
•試驗結果的顯示
•試驗結果文件的創建/保存（CVS格式）
•測量值的監控（充放電電流、端子電壓以及參照電極的電位）
•HOVP的設定電壓顯示
•中止延長功能
*1 在狀態變化點或數據變化量大的區間高速存取，在變化量小的區間以數據存取觸發△T存取，可毫不浪費地保留下必要的數據。
*2 可控制的通道數因數據存取間隔而異。96個通道可工作的大致參數：1個循環10分鐘、ΔV：設定電壓的0.5%，ΔI：截止電流的0.5%，ΔT：10秒。詳細情況請咨詢本公司營銷部門。此外，無滾動的1個畫面最多可顯示12個通道。
IP Configuration Tool *3
IP Configuration Tool是設定超級電容測試儀PFX2411的IP地址和通道號的軟件。 PFX2400系列的IP地址和通道號可按下述要求更改。

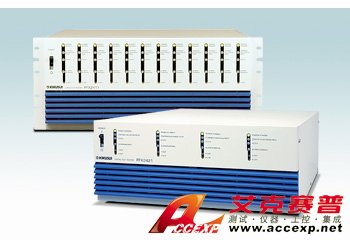

PFX2400陣容
型號 規格
PFX2411-NEW- 雙電層電容器試驗用12通道測試儀、充放電額定參數：0〜5.0000V / 0〜5.0000A / 25W、各通道完全獨立、還可通過LAN進行設定、操作、數據收集、參照電極電壓測量、使用專用應用軟件進行綜合管理、1ms或者100ms數據采樣
PFX2421-NEW- 雙電層電容器試驗用4通道測試儀、充放電額定參數：0〜5.0000V / 0〜35.000A/175W、各通道完全獨立、還可通過LAN進行設定、操作、數據收集、使用專用應用軟件進行綜合管理、1ms或者100ms數據采樣
選購件 (關聯產品)
SD008-PFX2400-NEW-[PFX2400用專用應用程序軟件] 是一種編寫超級電容循環試驗、電壓保持試驗以及充放電效率試驗的試驗條件，使用本公司的超級電容測試儀PFX2400系列執行試驗的應用軟件。
TL20-PFX-NEW-
[PFX2411超級電容測試儀用選購件] PFX2411用負載電纜、電纜長 ：7m
TL21-PFX-NEW-
[PFX2421超級電容測試儀用選購件] PFX2421用負載電纜
