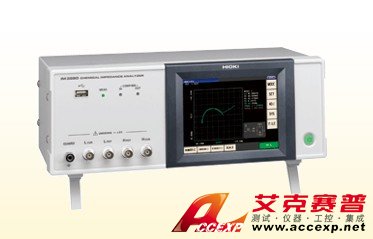

日本日置 HIOKI IM3590 電池化學阻抗分析儀
名稱：電池測試儀
品牌：
型號：
簡介：日本日置 HIOKI IM3590 電池化學阻抗分析儀具備Cole-Cole plot*1和等效電路分析*1等功能，能夠測量肉眼無法看見的電氣化學系的被測物的化學特性。此外，IM3590的基本精度是0.05%，測量頻率為1mHz～200kH...
申請服務
- 產品介紹
日本日置 HIOKI IM3590 電池化學阻抗分析儀具備Cole-Cole plot*1和等效電路分析*1等功能，能夠測量肉眼無法看見的電氣化學系的被測物的化學特性。此外，IM3590的基本精度是±0.05%，測量頻率為1mHz～200kHz，最快測量速度2ms。
日本日置 HIOKI IM3590 電池化學阻抗分析儀主要用途是將下述電氣化學分析領域作為市場針對研究開發的特性分析下:
•普通電池，充電電池，燃料電池以及電氣雙層電容等材料或零件
•防腐蝕
•電鍍等的表面處理
阻抗分析儀的定義：
阻抗分析儀是指能在連續變化測量頻率和測量電壓的同時，觀察被測物的特性，通過掃描測量，掃頻測量的結果求得被測物構成要素的值將等效電路分析作為其主要功能。
※ 阻抗：在交流電路中，將電流通過的阻礙量化的表現。單位是歐姆(Ω)。
日本日置 HIOKI IM3590 電池化學阻抗分析儀IM3590特點：
1.電氣化學材料以及零件的等效電路分析
準備了4種電氣化學零件的模式，可將電荷移動電阻，半導體電容等分離并分析。普通電路元件材料以及零件的等效電路分析備有5種。
2.可從低頻1mHz開始測量
能對應離子運動等電氣化學阻抗測量所必須測量的低頻1mHz。另外，上限頻率可達200kHz，溶液電阻等也可測量。
3.Cole-Cole plot等各種圖表顯示
可進行最多801點的掃頻測量，能夠用Cole-Cole plot顯示。另外，能夠進行電平掃描測量或間隔測量。
4.包含電感率，導電率在內有18種可測量項目
能測量電感率ε，導電率σ并追加了可測量參數Z,Y,θ,Rs(ESR)，Rp，Rdc(直流電阻)，X,G,B,Ls,Lp，Cs，Cp，D(tanσ)，Q，
日本日置 HIOKI IM3590 電池化學阻抗分析儀主要用途是將下述電氣化學分析領域作為市場針對研究開發的特性分析下:
•普通電池，充電電池，燃料電池以及電氣雙層電容等材料或零件
•防腐蝕
•電鍍等的表面處理
阻抗分析儀的定義：
阻抗分析儀是指能在連續變化測量頻率和測量電壓的同時，觀察被測物的特性，通過掃描測量，掃頻測量的結果求得被測物構成要素的值將等效電路分析作為其主要功能。
※ 阻抗：在交流電路中，將電流通過的阻礙量化的表現。單位是歐姆(Ω)。
日本日置 HIOKI IM3590 電池化學阻抗分析儀IM3590特點：
1.電氣化學材料以及零件的等效電路分析
準備了4種電氣化學零件的模式，可將電荷移動電阻，半導體電容等分離并分析。普通電路元件材料以及零件的等效電路分析備有5種。
2.可從低頻1mHz開始測量
能對應離子運動等電氣化學阻抗測量所必須測量的低頻1mHz。另外，上限頻率可達200kHz，溶液電阻等也可測量。
3.Cole-Cole plot等各種圖表顯示
可進行最多801點的掃頻測量，能夠用Cole-Cole plot顯示。另外，能夠進行電平掃描測量或間隔測量。
4.包含電感率，導電率在內有18種可測量項目
能測量電感率ε，導電率σ并追加了可測量參數Z,Y,θ,Rs(ESR)，Rp，Rdc(直流電阻)，X,G,B,Ls,Lp，Cs，Cp，D(tanσ)，Q，
| 測量項目 | Z, Y, q, Rs, Rp, X, G, B, Ls, Lp, Cs, Cp, Q, D, DCR, s, e, T | |
| 測量量程 | 100 mΩ～100 MΩ 10 檔量程(所有參數由Z值決定) | |
| 基本精度 | ±0.05% rdg. | |
| 測量頻率 | 1 mHz～200 kHz | |
| 測量電壓 | 5 mV～5 V/2.5 V* | |
| 測量時間 | 2 ms (代表值) | |
| 比較器 | 2項目相關：HI/IN/LO, ABS/%/D% | |
| BIN測量 | 2項目相關：10種分類 | |
| 線長 | 0 m/1 m/2 m/4 m | |
| 接觸檢查 | 4端子檢查(閾值變更)/High Z調整 | |
| 內部DC偏壓 | -5 V～5 V | |
| 掃頻測量 | 頻率/電平: 2~801點 | |
| X-Y 顯示 | Cole-Cole plot、導納圓顯示、測量項目設置為2軸顯示 | |
| 等效電路分析 | 電氣化學零件：4種 | |
| 電路元件零件：5種 | ||
| 顯示器 | 彩色TFT5.7英寸觸摸屏 | |
| 接口 | EXTI/O | 有 |
| USB | 有 | |
| USB 存儲 | 有 | |
| RS-232C | 選件(選擇1種，用戶可自行安裝和更換) | |
| GP-IB | ||
| LAN | ||
| *2.5V是低阻抗高精度模式時 | ||
