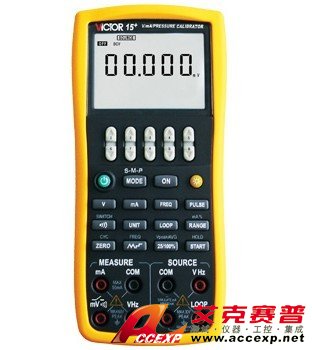

VICTOR 15+ 過程校驗儀
名稱：過程校準儀
品牌：
型號：
簡介：ICTOR 15+ 過程校驗儀能 測量和輸出的精度達0.02%，測量顯示為5位，輸出顯示為6位。 測量功能： 直流電壓、直流電流、頻率、通斷測量、壓力 輸出功能： 直流電壓、直流電流、模擬變送器、頻率、脈沖個數、壓力 內部提供24 V回路電...
申請服務
- 產品介紹
ICTOR 15+ 過程校驗儀能 測量和輸出的精度達0.02%，測量顯示為5位，輸出顯示為6位。
測量功能：
直流電壓、直流電流、頻率、通斷測量、壓力
輸出功能：
直流電壓、直流電流、模擬變送器、頻率、脈沖個數、壓力
內部提供24 V回路電源給變送器供電，并同時進行毫安測量
快速響應的開關測試允許捕獲開關的設置、重新設置等動作
直流電流輸出時，可提供25%和100%的手動步進、自動步進及自動斜坡的輸出功能
大屏LCD多重數據顯示，可同時顯示：直流電流和%值
可配備APM系列的43個不同壓力量程的壓力模塊，可顯示5位數壓力測量值，精度達0.025%
具備壓力自動調零功能；具有對開關進行測試的功能，在開關由斷─通或由通─斷時自動鎖定當前的壓力顯示值和開關的通斷狀態
操作性能優越鍵盤配置，輸出設定的增減鍵與LCD上顯示設定值按位對應，
采用面板校準技術，無需打開機殼便可進行校準
帶白色LED背光，并具有自動背光關閉和自動電源關閉功能，適合現場使用
測量基本技術指標 [ 適用于校準后一年內、23℃±5℃、35～70%RH、精度=±（讀數%+量程%）]
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 準確度 | 備 注 |
| 直流電壓 | 200mV | -20.00～220.00mV | 10μV | 0.02+0.02 | 輸入電阻： |
| DCV | 約100MΩ | ||||
| 5V | -0.5000～5.5000V | 0.1mV | 0.02+0.01 | 輸入電阻：約1MΩ | |
| 50V | -5.000～55.000V | 1mV | 0.02+0.01 | ||
| 直流電流 | 50mA | -4.000～55.000mA | 1μA | 0.02+0.01 | 輸入阻抗：5Ω |
| DCI | |||||
| 頻率 | 500Hz | 3Hz～500.00Hz | 0.01Hz | ±2個字 | 輸入阻抗：大于100kΩ |
| FREQ | 頻率靈敏度： | ||||
| 5KHz | 3Hz～5.0000KHz | 0.1Hz | 方波至少3Vp-p | ||
| 50KHz | 3Hz～50.000KHz | 1Hz | 50%占空比 | ||
| 通斷檢測 | ≤250Ω 發聲 | OPEN/CLOSE | 開路電壓約2.5V |
其他特性：
測量速率：2次 / 秒
DCV測量
共模抑制： 50Hz/ 60Hz > 120分貝
串模抑制： 50Hz / 60Hz > 60分貝
溫度系數：0.1 *（指定精度）% / ℃ （溫度范圍5~18℃ 或 28~50℃）
輸入端子間和地間施加最大電壓：60Vp-p
mA端子最大電流：55mA
mA端子輸入保護：60mA/250V快熔
輸出基本技術指標 [ 適用于校準后一年內、23℃±5℃、35～70%RH、精度=±（設定值%+量程%）]
| 功能 | 量程 | 輸出設定范圍 | 分辨力 | 準確度 | 備 注 |
| 直流電壓 | 1000mV | -100.00～1100.00mV | 10μV | 0.02+0.01 | 最大輸出電流2mA |
| DCV | 10V | -1.0000～11.0000V | 0.1mV | 0.02+0.01 | 最大輸出電流5mA |
| 直流電流 | 20mA | 0.000～22.000mA | 1μA | 0.02+0.02 | 在20 mA時， |
| DCmA | 最大負載1KΩ電阻 | ||||
| 模擬變送器時， | |||||
| 外部供電5～28V | |||||
| 最大負載1KΩ電阻 | |||||
| 頻率 | 100Hz | 1.00Hz～110.00Hz | 0.01Hz | ±2個字 | 1～11 Vp-p方波 |
| FREQ | 電平準確度 | ||||
| ±10％讀數+0.5V | |||||
| 1KHz | 0.100KHz～1.100KHz | 1Hz | 50%占空比 | ||
| 10KHz | 1.0KHz～11.0KHz | 0.1KHz | 負載>100KΩ | ||
| 脈沖 | 100Hz | 1～100000cycles | 1cyc | —— | 1～11 Vp-p方波 |
| PULSE | 電平準確度 | ||||
| ±10％讀數+0.5V | |||||
| 1KHz | 50%占空比 | ||||
| 10KHz | 負載>100KΩ | ||||
| 回路電源 | 24V | 最大輸出電流25mA | |||
| LOOP | 有短路保護 |
