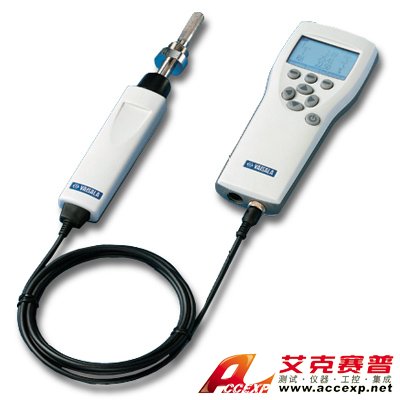

維薩拉 DM70手持式露點儀
名稱：氣體測試儀
品牌：
型號：
簡介：DM70手持式露點儀DM70--用于現場測量的手持式露點儀DM70 附件：DSS70A 便攜式采樣系統和DSC74 采樣接頭DM70 手持式露點儀適用于在溫度和壓力較寬的生產過程中直接測量露點，此外DM70 還可提供DSC74 采樣接頭或者...
申請服務
- 產品介紹
DM70手持式露點儀DM70--用于現場測量的手持式露點儀DM70 附件：DSS70A 便攜式采樣系統和DSC74 采樣接頭DM70 手持式露點儀適用于在溫度和壓力較寬的生產過程中直接測量露點，此外DM70 還可提供DSC74 采樣接頭或者DSS70A 采樣系統。
DM70手持式露點儀的詳細介紹
DSS70A 便攜式采樣系統和DSC74 采樣接頭
DM70 附件：
DSS70A 便攜式采樣系統和DSC74 采樣接頭
DM70 手持式露點儀適用于在溫度和壓力較寬的生產過程中直接測量露點，此外DM70 還可提供DSC74 采樣接
頭或者DSS70A 采樣系統。
a) DSS70A 為現場直接測量露點較為困難的應用提供了一個完整、方便的解決方案。直接使用采 樣系統的典
型應用領域有金屬加工處理和塑料干燥過程。
b) SS70A 采樣系統包括一個用于清除雜質的過濾器、一個控制流量的針閥和一個流量表，采樣泵 則使常壓
生產過程中的樣氣流動到采樣室以便測量露點。
DSS70A 便攜式采樣系統
DSS70A 體現了露點測量采樣方式的靈活性。對于一個大氣壓范圍的生產過程，則用電池驅動的一個采樣泵抽
取氣樣。而對于一個最大壓力可達20bar 的生產過程，測量完露點后可以將氣體排空、或將樣氣導回原生產
過程。無論哪種情況，樣氣在被測量前都將通過一個過濾器去除顆粒雜質。用一個針閥和流量計監視、控制
樣氣在整個采樣系統中的流動。DSS70A 通過管路連接頭與采樣點直接相連(一般為1/4”或6mm)。被測露點
溫度必須低于環境溫度以防止系統中冷凝發生，如果被測氣體溫度高于+40℃，樣氣在進入DSS70A 前必須通
過PTEF 管(聚四氟乙烯)或不銹鋼管冷卻。
DSS70A技術規范
被測氣體 空氣、氮氣或其它非毒性氣體，惰性氣體
露點溫度范圍 -60℃⋯環境溫度(最高+40℃)
管路連接 1/4”連接頭
操作溫度
環境溫度 0⋯＋40℃
被測氣體溫度+20℃時PTFE 管，最大20℃
不銹鋼管 根據鋼管制造商的規定
操作壓力
與泵連接 0.6⋯1.2bar
與泵不連接 0⋯20bar
泵用電池使用時間 連續使用8 小時
(可使用DM70 的充電器，電池單獨訂貨號為DSS70BAT)
過濾器 7um 在線過濾，1/4”連接頭SS-4F-7 (訂貨號210801)
材質
有水汽部分 不銹鋼
便攜箱 ABS 塑料
便攜箱尺寸(長x 寬x 高) 430x330x100mm
重量 5.5 公斤
