德州儀器 TPS75005 高集成電源電路解決方案
名稱：IC集成電路
品牌：
型號：
簡介：德州 儀器 (TI)TPS75005 高集成電源電路采用散熱增強型 5 毫米 x 5 毫米 QFN 封裝，將 2 個低噪聲 500 mA 低壓降線性穩壓器 (LDO) 與 3 個電源電壓監控器相結合，可為 TI F2833x、F2823x、...
- 產品介紹

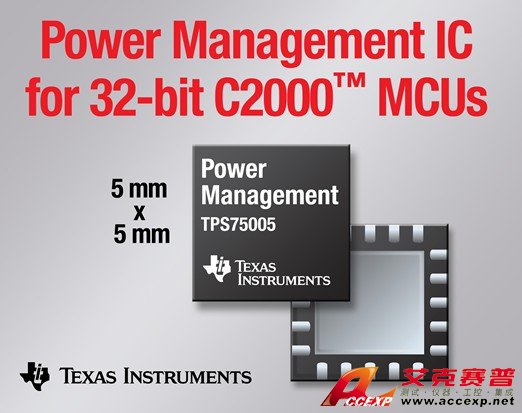

德州儀器 (TI)TPS75005 高集成電源電路采用散熱增強型 5 毫米 x 5 毫米 QFN 封裝，將 2 個低噪聲 500 mA 低壓降線性穩壓器 (LDO) 與 3 個電源電壓監控器相結合，可為 TI F2833x、F2823x、F281x、F2801x 以及 F280x 微處理器系列實現 +/-5% 的電源軌誤差精度。此舉宣示面向 TI C2000 實時控制 32 位微處理器 (MCU) 以及其它 DSP 及 FPGA 處理器的完整電源管理解決方案正式提出。
TPS75005 支持 3.5 V 至 6.5 V 輸入電壓范圍，提供 2 組由集成定序電路控制的電源輸出。單個 EN 邏輯輸入信號可確保 C2000 MCU 的上斷電需求。排序器包含適用于 2 個 LDO 的軟起動，可避免浪涌電流。此外，第三軌監控器還可提供輸入電壓監控等普通電源管理功能。
TPS75005 的主要特性與優勢
· 為 TI 32 位 C2000 實時控制 MCU 提供優化管理電源，包括預設上斷電排序功能；
· 高集成度可簡化設計，降低整體解決方案尺寸：雙路500 mA LDO 與專用電源電壓監控器；
· 電壓精度與保護：5% 誤差精度可提高電源設計可靠性。
供貨情況
采用 20 引腳、5 毫米 x 5 毫米 QFN 封裝的 TPS75005 現已開始批量供貨，可通過 TI 及其授權分銷商訂購。設計人員可使用 TPS75005 的 PSpice 瞬態模型仿真工具加速設計。
