FHL 電力電纜絕緣在線監測系統
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：FHL 電力電纜絕緣在線監測系統 電力電纜在發供電系統和廣大用電企業中使用越來越頻繁，以往大部分的電纜絕緣試驗只能依靠定期預防性試驗，并不能帶電測試其絕緣性能，無疑給用電企業帶來直接損失。FHL 電力電纜絕緣在線監測系統可以在線測量電力電纜...
申請服務
- 產品介紹
FHL 電力電纜絕緣在線監測系統 電力電纜在發供電系統和廣大用電企業中使用越來越頻繁，以往大部分的電纜絕緣試驗只能依靠定期預防性試驗，并不能帶電測試其絕緣性能，無疑給用電企業帶來直接損失。FHL 電力電纜絕緣在線監測系統可以在線測量電力電纜的絕緣水平，在絕緣惡化的第一時間告知用戶，為電纜的運行提供安全保證，是眾多大小供電、用電企業電纜監測的首選方案。
FHL 電纜在線監測系統特點：
目前電纜的在線測試方法主要有：直流疊加法、局部放電法、低頻重疊法、工頻法等。FHL 電纜在線監測系統是 FHJY 絕緣在線監測系統的其中一部分，利用工頻法測量電纜的絕緣水平使我公司的優勢，她解決了傳統測量方法的不足，使系統不再依賴高精度傳感器或嚴格的電壓基準，與其他在線監測系統相比 FHL 電纜在線監測系統有著自身的特點：
1、測試精度高。新概念的單元采集器不再依賴高精度的傳感器，直接利用“鏡像”法采集電氣量，使電纜介質損耗值、泄漏電流等參數更加準確、真實；
2、系統擴展方便、靈活。獨立的測量單元在總線的支持下可任意增設或遷移，無需花費過大的經濟投入，安裝簡單；
3、強大的中央預警服務器可實現遠程監測、遠程升級，并可通過GPRS通訊將電纜狀態發送至工作人員，實現快速預警；
4、提供強大的數據管理支持，實現被測電纜歷史數據管理功能；
5、電纜故障定位功能。FHL 電纜在線監測系統不僅能準確判斷電纜接頭處的故障，還能判斷兩接頭之間的故障位置，定位準確。
FHL 電纜在線監測系統結構

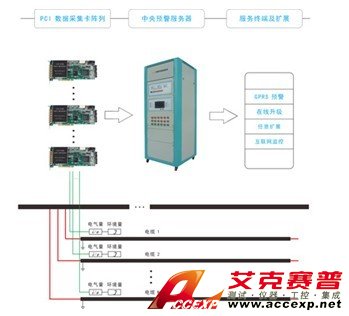

原理框圖：
FHL 電纜在線監測系統主要監測項目：
對于呈容性的的礦用電纜其在線監測項目主要圍繞泄漏電流的監測來進行，通過分解泄漏電流的阻性、容性分量來獲取電纜的絕緣電阻值，因此主要監測項目包含
① 電纜絕緣電阻值；② 泄漏電流值；③ 運行電流；④ 系統電壓；⑤ 3~7次諧波分量；⑥ 對地電容值；⑦ 環境溫度、濕度等。
FHL 電纜在線監測系統主要功能：
在線監測系統可包含以下功能： ① 電纜絕緣電阻值越限報警；② 絕緣電阻越限值的自由設定；③ 各監測值歷史數據查詢及報表；④ 系統遠程在線升級；⑤ 互聯網實時監測；⑥ GPRS 預警系統功能（將監測結果通過移動網絡定時發送至工作人員手機）；⑦ 電纜故障定位。
注意：系統遠程在線升級及互聯網實時監測是指電纜在線監測系統在連接互聯網的前提下實現遠程查詢、監測測量數據，整個監測系統的升級無需生產廠家到現場操作，直接通過互聯網實現升級。
GPRS 預警系統指通過GPRS 服務器將監測數據發送至工作人員手機終端，隨時隨地掌握電纜系統的運行狀況。
如需獲取 FHL 電纜在線監測系統詳細參數請與我公司技術工程師聯系。
FHL 電纜在線監測系統主要應用：
1、發電廠電纜在線監測；
2、6kV~500kV 變電站電纜在線監測；
3、礦業惡劣環境下的電纜在線監測；
4、石油、化工等企業的電纜在線監測；
5、鐵路部門的電纜在線監測。
FHL 電纜在線監測系統特點：
目前電纜的在線測試方法主要有：直流疊加法、局部放電法、低頻重疊法、工頻法等。FHL 電纜在線監測系統是 FHJY 絕緣在線監測系統的其中一部分，利用工頻法測量電纜的絕緣水平使我公司的優勢，她解決了傳統測量方法的不足，使系統不再依賴高精度傳感器或嚴格的電壓基準，與其他在線監測系統相比 FHL 電纜在線監測系統有著自身的特點：
1、測試精度高。新概念的單元采集器不再依賴高精度的傳感器，直接利用“鏡像”法采集電氣量，使電纜介質損耗值、泄漏電流等參數更加準確、真實；
2、系統擴展方便、靈活。獨立的測量單元在總線的支持下可任意增設或遷移，無需花費過大的經濟投入，安裝簡單；
3、強大的中央預警服務器可實現遠程監測、遠程升級，并可通過GPRS通訊將電纜狀態發送至工作人員，實現快速預警；
4、提供強大的數據管理支持，實現被測電纜歷史數據管理功能；
5、電纜故障定位功能。FHL 電纜在線監測系統不僅能準確判斷電纜接頭處的故障，還能判斷兩接頭之間的故障位置，定位準確。
FHL 電纜在線監測系統結構
原理框圖：
FHL 電纜在線監測系統主要監測項目：
對于呈容性的的礦用電纜其在線監測項目主要圍繞泄漏電流的監測來進行，通過分解泄漏電流的阻性、容性分量來獲取電纜的絕緣電阻值，因此主要監測項目包含
① 電纜絕緣電阻值；② 泄漏電流值；③ 運行電流；④ 系統電壓；⑤ 3~7次諧波分量；⑥ 對地電容值；⑦ 環境溫度、濕度等。
FHL 電纜在線監測系統主要功能：
在線監測系統可包含以下功能： ① 電纜絕緣電阻值越限報警；② 絕緣電阻越限值的自由設定；③ 各監測值歷史數據查詢及報表；④ 系統遠程在線升級；⑤ 互聯網實時監測；⑥ GPRS 預警系統功能（將監測結果通過移動網絡定時發送至工作人員手機）；⑦ 電纜故障定位。
注意：系統遠程在線升級及互聯網實時監測是指電纜在線監測系統在連接互聯網的前提下實現遠程查詢、監測測量數據，整個監測系統的升級無需生產廠家到現場操作，直接通過互聯網實現升級。
GPRS 預警系統指通過GPRS 服務器將監測數據發送至工作人員手機終端，隨時隨地掌握電纜系統的運行狀況。
如需獲取 FHL 電纜在線監測系統詳細參數請與我公司技術工程師聯系。
FHL 電纜在線監測系統主要應用：
1、發電廠電纜在線監測；
2、6kV~500kV 變電站電纜在線監測；
3、礦業惡劣環境下的電纜在線監測；
4、石油、化工等企業的電纜在線監測；
5、鐵路部門的電纜在線監測。
