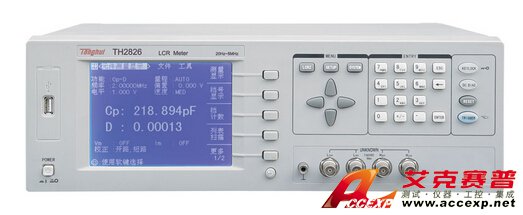

同惠 TH2826 LCR數字電橋
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2826 LCR數字電橋是國內首臺符合LXI標準的新一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz的頻率范圍可以滿足元件與材料絕大部分低壓參數的測量要求，同惠 TH2826 LCR數字電橋可廣泛應用于諸如傳聲器、諧振器...
申請服務
- 產品介紹
同惠 TH2826 LCR數字電橋是國內首臺符合LXI標準的新一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz的頻率范圍可以滿足元件與材料絕大部分低壓參數的測量要求，同惠 TH2826 LCR數字電橋可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變容二極管、變壓器等進行諸多電氣性能的分析及低ESR電容器和高Q電感器的測量。同惠 TH2826 LCR數字電橋超高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。同惠 TH2826 LCR數字電橋以其卓越的性能可以實現商業(yè)標準和軍用標準如IEC和MIL標準的各種測試。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2826 LCR數字電橋的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司easygofood.com，聯系電話：0731-84284278 84284378。
同惠 TH2826 LCR數字電橋的性能特點:
■ 國內首臺符合LXI標準的LCR表
■ 測試頻率20Hz～5MHz，10mHz步進
■ 測試電平10mV～5V, 1mV步進
■ 基本準確度0.1%
■ 最高達200次/s的測量速度
■ 320×240點陣大型圖形LCD顯示
■ 五位讀數分辨率
■ 可測量22種阻抗參數組合
■ 四種信號源輸出阻抗
■ 10點列表掃描測試功能
■ 內部自帶直流偏置源
■ 外置偏流源至40A(配置兩臺TH1776)(選件)
■ 電壓或電流的自動電平調整(ALC)功能
■ V、I測試信號電平監(jiān)視功能
■ 圖形掃描分析功能
■ 20組內部儀器設定可供儲存/讀取
■ 內建比較器,10檔分選及計數功能
■ 多種通訊接口方便用戶聯機使用
■ 2m/4m測試電纜擴展(選件)
■ 中英文可選操作界面
■ 可通過USB HOST 自動升級儀器工作程序
同惠 TH2826 LCR數字電橋的技術參數：
| 測試參數 | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | |
| 測試頻率 | TH2826 | 20 Hz～5MHz,10mHz步進 |
| 測試信號電 | f≤1MHz | 10mV～5V,±（10%+10mV） |
| 平 | f>1MHz | 10mV～1V,±（20%+10mV) |
| 輸出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | |
| 基本準確度 | 0.1% | |
| L | 0.0001 uH ～ 9.9999kH | |
| C | 0.0001 pF ～ 9.9999F | |
| R,X,Z,DCR | 0.0001 Ω ～ 99.999 MΩ | |
| 顯示范圍 | Y, B, G | 0.0001 nS ～ 99.999 S |
| D | 0.0001 ～ 9.9999 | |
| Q | 0.0001 ～ 99999 | |
| θ | -179.99°～ 179.99° | |
| 測量速度 | 快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s | |
| 校準功能 | 開路 / 短路點頻、掃頻清零，負載校準 | |
| 等效方式 | 串聯方式, 并聯方式 | |
| 量程方式 | 自動, 保持 | |
| 顯示方式 | 直讀, Δ, Δ% | |
| 觸發(fā)方式 | 內部, 手動, 外部, 總線 | |
| 內部直流偏 | 電壓模式 | -5V ～ +5V, ±(10%+10mV), 1mV步進 |
| 置源 | 電流模式（內阻為50Ω） | -100mA ～ +100mA, ±(10%+0.2mA),20uA步進 |
| 比較器功能 | 10檔分選及計數功能 | |
| 顯示器 | 320×240點陣圖形LCD顯示 | |
| 存儲器 | 可保存20組儀器設定值 | |
| USB DEVICE( USBTMC and USBCDC support) | ||
| USB HOST(FAT16 and FAT32 support) | ||
| 接口 | LAN(LXI class C support) | |
| RS232C | ||
| HANDLER | ||
| GPIB（選件） | ||
