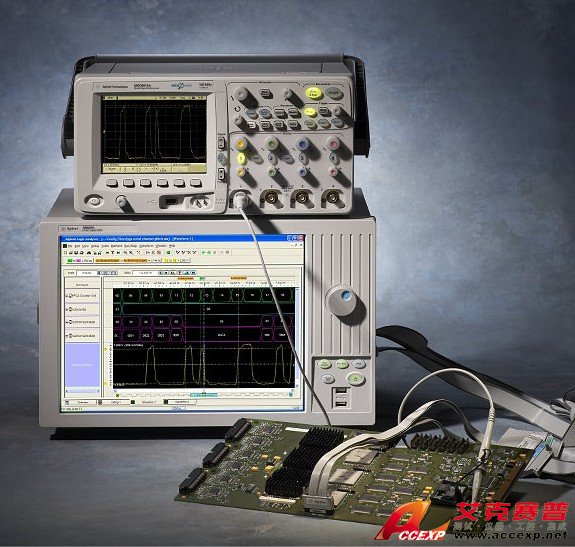

Agilent 16802A 68通道邏輯分析儀
名稱：邏輯分析儀
品牌：
型號：
簡介：Agilent 16802A使用深存儲器的1.0 GHz / 500 MHz（半通道/全通道）傳統定時，Agilent 16802A 邏輯分析儀狀態分析（同步采樣）Agilent 16802A狀態時鐘速率高達450 MHz •...
申請服務
- 產品介紹
Agilent 16802A 68通道邏輯分析儀配置:
•帶有觸摸屏的15 英寸（38.1 cm）彩色顯示器
•68通道便攜式邏輯分析儀，具有高達32 M采集存儲器深度，相當于帶有內置碼型發生器的型號 16822A
•綜合的單端信號支持，閾值調整范圍從-5 V至5 V（以10 mV為增量）
Agilent 16802A定時分析（異步采樣）
•4 GHz（250 ps）定時縮放，64 K存儲器深度
•Agilent 16802A使用深存儲器的1.0 GHz / 500 MHz（半通道/全通道）傳統定時
•500 MHz轉換定時
Agilent 16802A 邏輯分析儀狀態分析（同步采樣）
•狀態時鐘速率高達450 MHz
•數據速率：高達500 Mb/s
•自動設置閾值/樣本位置，實現在高速總線上的精確測量
•同時監測所有通道上的眼圖，快速發現故障信號
Agilent 16802A 邏輯分析儀配置時的注意事項
•可選擇的存儲器深度：1 M、4 M、16 M、32 M
•與40針邏輯分析儀探頭兼容。 探頭需單獨訂購。
16802A Logic Analyzer, 68 channel, 4 GHz timing, 250 MHz state, 1 M depth
•16800A-111 Standard Configuration
•16800A-101 Standard internal hard drive for 16800 series logic analyzers
•16800A-102 Front Panel with 15 inch display
•16802A-001 Standard 1 M acquisition memory depth
•16802A-250 Maximum state speed of 250 MHz
•Return to Agilent Warranty - 3 years
