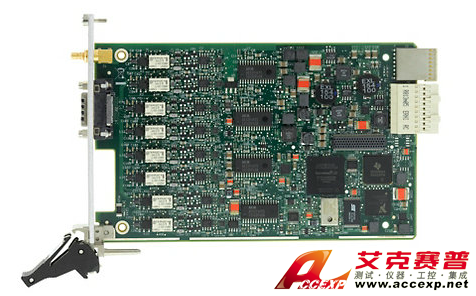

NI PXIe-4492 數據采集模塊
名稱：數據采集記錄儀
品牌：
型號：
簡介：NI PXIe-4492數據采集模塊是一款專為聲音和振動應用而設計的高精度數據采集(DAQ)模塊。NI PXIe-4492數據采集模塊通過在單個PXI Express模塊中提供8路同步通道，NI PXIe-4492數據采集模塊具有靈活的通道...
申請服務
- 產品介紹
NI PXIe-4492 數據采集模塊,NI PXIe-4492 數據采集模塊是一款專為聲音和振動應用而設計的高精度數據采集(DAQ)模塊。NI PXIe-4492 數據采集模塊通過在單個PXI Express模塊中提供8路同步通道，NI PXIe-4492數據采集模塊具有靈活的通道配置。NI PXIe-4492數據采集模塊提供足以完成大多數單一系統的噪聲、振動和聲振粗糙度(NVH)測試的通道。且由于NI PXIe-4492 數據采集模塊模塊接受了具備DAQmx通道擴展功能的NI-DAQmx的編程，因而1路通道、16路通道或272路通道的數據采集代碼相同。這意味著：如有必要，您能夠證明想法并在之后擴展為更大系統。甚至針對更大的噪音測繪麥克風陣列、動態結構測試或數據讀寫應用，您也能在多機箱的PXI Express系統中同步超過13,000條通道。
信號連接
NI PXIe-4492 數據采集模塊提供：各自攜帶8條輸入通道的4X InfiniBand連接器。4X InfiniBand廣泛應用于性能優越的計算應用，因?yàn)镹I PXIe-4492 數據采集模塊能通過輸入信號線對之間的屏蔽板提供絕佳的信號完整性。NI提供兩種線纜選擇：配備8個BNC連接器的一款屏蔽式分支電纜(breakout cable)和配備32個BNC連接器的一款19英寸機架式適配器。機架式適配器接受源自最多4個NI PXIe-4492 模塊的信號。
推薦使用的軟件
NI PXIe-4492 數據采集模塊的編程借助了NI-DAQmx，并適于同NI聲音和振動測量套件配合使用。NI PXIe-4492 數據采集模塊套件提供信號處理功能，用于聲音測量、分?jǐn)?shù)倍頻程分析、頻率分析、瞬態分析和階次跟蹤。實現交互式軟件體驗的NI聲音與振動助手，能夠快速采集、分析并記錄聲學、噪音和振動數據。
NI PXIe-4492 數據采集模塊產品特點：
NI PXIe-4492 數據采集模塊產品特點：
NI PXIe-4492 數據采集模塊采樣率高達204.8 kS/s的8路同步采樣模擬輸入
24位分辨率ADC具有114 dB動態范圍
NI PXIe-4492 數據采集模塊高達+20 dB的2種增益設置可以保證輸入信號的范圍從±1 V至10 V
NI PXIe-4492 數據采集模塊軟件可配置的4 mA IEPE和TEDS用于麥克風和加速度計
NI PXIe-4492 數據采集模塊交流/直流軟件可選的耦合
8路通道提供的通道密度適宜大多數NVH測量
