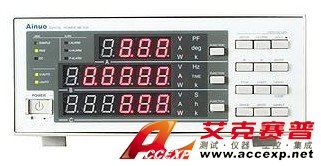

艾諾 AN8711P 單通道交直流功率測量儀
名稱：電能質量測試儀
品牌：
型號：
簡介：艾諾 AN8711P 單通道交直流功率測量儀，600V/40A，DC/10Hz~500Hz。 艾諾 AN8711P技術特點： ★ 交直流兩用寬量程設計：既可以測量交流信號，也可以測量直流信號； ★ 電壓最大量程600V，最大測量值720V，...
申請服務
- 產品介紹
艾諾 AN8711P 單通道交直流功率測量儀，600V/40A，DC/10Hz~500Hz。
艾諾 AN8711P技術特點：
★ 交直流兩用寬量程設計：既可以測量交流信號，也可以測量直流信號；
★ 電壓最大量程600V，最大測量值720V，電流最大量程40A,最大測量值40A；（AN 8711P最大40A，AN 8721P最大20A），交流信號頻率最大可到1kHz；（AN8711P最大500Hz， AN8721P最大1kHz）。
★ 最小測量電流可達0.2mA，滿足待機功耗測量需求；（AN 8721P最小0.2mA，AN 8711P最小20mA）
★ 測量速度快： 最快達到200ms的刷新速度；
★ 測量精度高：AN8721P是0.2級精度，AN8711P是0.5級精度；
★ 功能強大： 除了可以測量常規電參數：電壓、電流、功率、功率因數、頻率、電能量外，還可以進行變比設置，電壓電流功率報警設置和開關量報警輸出；（AN 8721P有電能量功能，AN 8711P無電能量功能）；
★ 多窗口LED高亮顯示，操作簡單快捷：采用3窗口Led高亮顯示，按鍵簡單快捷；
★ 小機箱設計，小巧精致：機箱采用標準機箱1/2寬，2U高設計，小巧精致，重量輕。
艾諾 AN8711P技術特點：
★ 交直流兩用寬量程設計：既可以測量交流信號，也可以測量直流信號；
★ 電壓最大量程600V，最大測量值720V，電流最大量程40A,最大測量值40A；（AN 8711P最大40A，AN 8721P最大20A），交流信號頻率最大可到1kHz；（AN8711P最大500Hz， AN8721P最大1kHz）。
★ 最小測量電流可達0.2mA，滿足待機功耗測量需求；（AN 8721P最小0.2mA，AN 8711P最小20mA）
★ 測量速度快： 最快達到200ms的刷新速度；
★ 測量精度高：AN8721P是0.2級精度，AN8711P是0.5級精度；
★ 功能強大： 除了可以測量常規電參數：電壓、電流、功率、功率因數、頻率、電能量外，還可以進行變比設置，電壓電流功率報警設置和開關量報警輸出；（AN 8721P有電能量功能，AN 8711P無電能量功能）；
★ 多窗口LED高亮顯示，操作簡單快捷：采用3窗口Led高亮顯示，按鍵簡單快捷；
★ 小機箱設計，小巧精致：機箱采用標準機箱1/2寬，2U高設計，小巧精致，重量輕。
|
技術參數
|
AN8721P | AN8711P | |
| 電壓額定量程及范圍 | 60V/300V/600V，（1％～120％）×額定量程 | ||
| 電流額定量程及范圍 | 20mA/200mA/2A/20A ， | 2.000A/20.00A/40.00A ， | |
| （1％～120％）×額定量程 | （1％～120％）×額定量程 | ||
| 電壓/電流測量精度 | DC：±（0.2%×顯示值+0.2%×量程）; | DC：±（0.3%×顯示值+0.2%×量程）; | |
| 10Hz≤f＜45Hz:±(0.1%×顯示值+0.2%×量程); | 45Hz≤f≤66Hz:±(0.4%×顯示值+0.1%×量程); | ||
| 45Hz≤f≤66Hz:±(0.1%×顯示值+0.1%×量程); | 66Hz＜f≤500Hz:±(0.3%×顯示值+0.2%×量程) | ||
| 66Hz＜f≤1kHz:±(0.1%×顯示值+0.2%×量程) | 在0～18℃或28～40℃時增加±0.03％×讀數/℃ | ||
| 在0～18℃或28～40℃時增加±0.03％×讀數/℃ | |||
| 有功功率測量范圍 | 0.012W~12.00kW | 1.2W~ 24.00kW | |
| 有功功率測量精度 | AN8721P | DC： ±（0.3%×顯示值+0.3%×量程） | |
| PF＝1 ±（0.1%×顯示值+0.1%×量程）（45Hz≤f≤66Hz） | |||
| ±（0.3%×顯示值+0.2%×量程）（10Hz≤f＜45Hz，66Hz＜f≤1kHz） | |||
| PF＝0 在PF＝1的基礎上增加讀數×0.2% | |||
| 0＜PF＜1 在PF＝1的基礎上增加讀數×tanΦ×0.2% | |||
| （注：Φ——電壓與電流間的相位差） | |||
| 在0～18℃或28～40℃時增加±0.03％×讀數/℃ | |||
| AN8711P | DC ±（0.8%×讀數+0.2%×量程） | ||
| 10Hz≤ｆ<45Hz ±（0.8%×讀數+0.2%×量程） | |||
| 45Hz≤ｆ≤66Hz ±（0.4%×讀數+0.1%×量程） | |||
| 66Hz<ｆ≤500Hz ±（0.8%×讀數+0.2%×量程） | |||
| 在0～18℃或28～40℃時增加±0.03％×讀數/℃ | |||
| 功率因數測量范圍 | -1.000 ～ 1.000 | ||
| 功率因數測量精度 | ±0.02 (電壓/電流幅值均大于相應量程的10％) | ||
| 頻率測量范圍 | DC； 10 ~1000Hz | DC； 45 ~500Hz | |
| 頻率測量精度 | ±（0.1％×顯示值） | ||
| （電壓/電流幅值均大于相應量程的10％） | |||
| 電能量測量范圍及精度 | 0～999999MWh，±（0.5％×顯示值） | 無 | |
| （累計大于10000字） | |||
| 電能量累計時間及精度 | 0～9999小時59分 ±1秒/小時 | ||
| 外形尺寸W×H×D（mm） | 213×88×386 | ||
| 整機重量 |
約3kg
|
||
