LeCroy力科 Mercury T2 USB協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：LeCroy力科 Mercury T2 USB協議分析儀是業界最小，最實惠的基于硬件的USB 2.0協議分析儀，將事實上的標準CATC Trace顯示與強大的分析功能結合在一起。袖珍型Mercury T2由總線供電，可使用任何Windows...
申請服務
- 產品介紹
LeCroy力科 Mercury T2 USB協議分析儀主要特征
●CATC跟蹤分析軟件-更快地解釋和調試USB流量
●便攜式，便捷-總線供電的分析儀可與任何基于Windows的PC一起使用
●AutoDetect USB 2.0速度-自動檢測低速，全速和高速連接
●OTG（On-The-Go）支持-記錄和分析HNP和SRP，包括捕獲VBus和數據線脈沖
●256 MB的記錄容量–通過過濾和實時數據截斷進一步擴展捕獲窗口
●假脫機到磁盤模式-使用假脫機到磁盤捕獲記錄數小時甚至數天
●非侵入式高阻抗探頭-保留被測設備的真實信號和時序條件
●高級觸發-隔離重要流量，特定錯誤或數據模式
●廣泛的解碼-大容量存儲，藍牙HCI，集線器，PTP /靜止圖像，打印機，人機接口設備（HID），音頻和通信
●實時統計-即使未記錄跟蹤，也可以查看發生的總線流量
●硬件過濾-自動從跟蹤中排除非必要和冗余數據包
●智能報告-快速識別和跟蹤錯誤率，異?？偩€或定時情況
●復雜的視圖–提供USB協議的完整數據包，事務和傳輸層視圖
非侵入式分析硬件
LeCroy力科 Mercury T2 USB協議分析儀在設計上完全是被動的，可以保留現實世界中的信號，并能100％忠實地表示總線上的流量。Mercury具有高阻抗，非侵入式探頭，嚴格充當“嗅探器”，不會重新計時或影響主機與設備之間的信號幅度。256MB的物理數據記錄存儲器可以通過過濾和數據截斷來擴展。

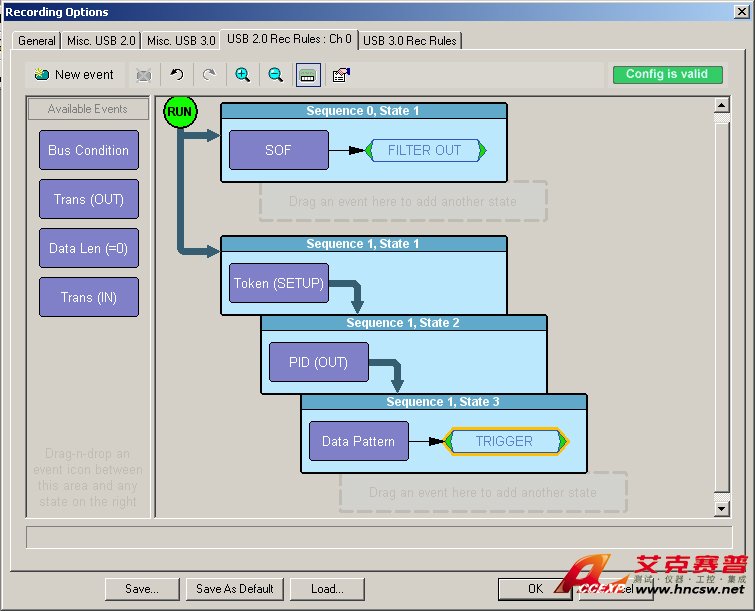

實時觸發
實時觸發隔離特定的協議事件對于捕獲間歇性問題至關重要。LeCroy力科 Mercury T2 USB協議分析儀可以通過拖放選擇（針對PID類型，數據模式，標準請求，錯誤和總線事件）提供復雜的觸發功能。Mercury提供了14種協議錯誤觸發器，可自動檢測到其他幾種捕獲后錯誤。能夠在特定總線狀況發生時觸發并查明它們，從而節省了測試和調試時間。

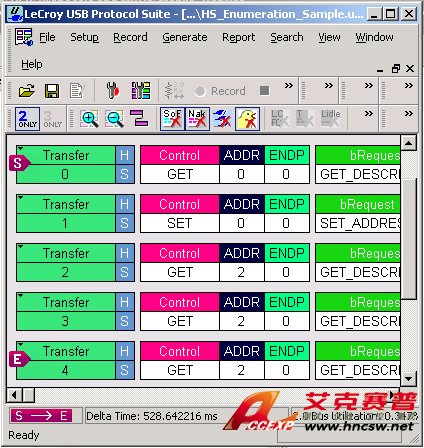

精密定時測量
CATC跟蹤軟件包括一個持續的時間顯示，可在事件之間提供一鍵式測量。帶寬計算器可為任何范圍的數據包提供完整的總線利用率指標。
快速找到問題
Teledyne LeCroy的USB軟件提供了許多機制來測量和報告USB流量。總線使用率按設備顯示數據，數據包長度和總線使用情況。使用“流量摘要”窗口，用戶可以一目了然地評估統計報告，或?qū)Ш降礁鱾€數據包。
零時搜索
強大的搜索和報告選項使用戶可以快速導航到跟蹤文件中的特定數據包，錯誤和任何數據類型。CATC跟蹤還支持過濾和隱藏命令，以從跟蹤中刪除不相關的數據以進行有效查看。
