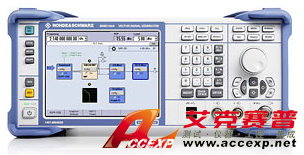

R&S SMBV 100A 矢量信號發生器
名稱：信號發生器
品牌：
型號：
簡介：RS SMB 100A 矢量信號發生器提供出色的射頻性能和非常高的輸出電平，并且設置時間非常短。同時，RS SMBV100A 可配備內部基帶信號發生器，生成滿足多種數字標準（例如 WiMAX、HSPA+、LTE）的信號。9 kHz 至 6 ...
申請服務
- 產品介紹
R&S SMBV 100A 矢量信號發生器提供出色的射頻性能和非常高的輸出電平，并且設置時間非常短。同時，R&S SMBV100A 可配備內部基帶信號發生器，生成滿足多種數字標準（例如 WiMAX™、HSPA+、LTE）的信號。9 kHz 至 6 GHz 寬頻段范圍可覆蓋所有數字調制的重要頻段。
R&S SMBV 100A主要特點
• 9 kHz 至 3.2 GHz/6 GHz，頻段可選
• 基帶發生器選件配備了實時編碼器和任意波形發生器，極大的提高了靈活性
• 只有 ARB 功能的基帶信號發生器——節省成本的方案
• 支持 3GPP LTE FDD/TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、TD-SCDMA、WiMAX™ 及其它所有重要的數字標準。
• I/Q 調制器射頻帶寬高達 528 MHz
• 針對高產量進行了優化
• 適用于航空航天和國防領域
• 簡單的維護理念，低擁有成本
能滿足未來的應用需求
• 硬件設計能滿足未來應用需求
• 射頻部分的輸出電平高達 6GHz
• 內部信號源可生成的射頻信號帶寬高達 160MHz 的信號
• I/Q 調制器的最大射頻帶寬超過 500MHz
• 軟件升級使儀表功能保持最新
儀器概述
I/Q 調制器的頻率響應帶寬超過 500MHz
利用基帶信號發生器選件可定制內部生成信號
• 具有實時功能的基帶編碼器，可直接生成信號
• 集成 ARB 功能，可回放預先計算的波形
• 可提供不同帶寬的只具備ARB功能的型號
• 使用選件 R&S®SMBV-B55 時，存儲深度高達 256Msample，可生成長測試序列
版本 選件 基帶信號發生器 射頻帶寬
1 R&S®SMBV-B10 具有實時功能的基帶信號編碼器和ARB功能 120MHz
2 R&S®SMB-B50 只具有 ARB 功能（32 Msample或 256 Msample） 120MHz
3 R&S®SMB-B51 只具有 ARB 功能（32 Msample或 256 Msample） 60MHz
R&S SMB 100A支持所有重要的最新技術數字標準
• 使用方便的圖形用戶界面，簡潔的信號配置方式
• 2G/3G/LTE 移動無線標準
• 無線標準，包括移動WiMAX™ 和 WLAN IEEE 802.11n
R&S®SMBV100A 的圖形化用戶界面中顯示了各種內部可用的數字標準（選配）
圖形顯示數字標準的設置，例如 EUTRA/LTE
高性能射頻滿足各種領域的應用
• 出色的相位噪聲，確保數字信號保持較低的 EVM
• 高輸出電平，可補償測試/系統設置中的損耗
• 建立時間短，測量速度更快
• 模擬調制功能可用于基礎測量
使用內部 OCXO 測量 SSB 相位噪聲（R&S®SMBV-B1H 選件）
最大輸出功率對頻率的測量曲線
I/Q 模式下測量電平設定時間柱狀圖
靈活的信號處理和基帶連接性
• CW 干擾和 AWGN 模擬
• 模擬基帶輸出
• 支持 R&S®EX-IQ-Box 數字信號接口適配器和 R&S®IQR I/Q 數據記錄儀
LTE 信號和 AWGN 疊加
簡單的維護理念，低擁有成本
• 快速現場維修
• 長校準間隔 (3年)，維護成本最小化
• 簡單的模塊化設計，縮短了維修時間
全面性與專業性并舉
• 針對高產量進行了優化
º 多段波形模式，實現了測試序列的快速切換
º 可排序的任意波形，具有極大的靈活性
º 很高的電平可重復性，確保了測試條件的穩定性
多段波形的概念
電平可重復性
• 適用于航空航天和國防領域
º 功能全面，可生成未調制的和復雜調制的脈沖
º 可耦合多臺儀器，以生成相位相干射頻信號
