鼎陽SIGLENT SDG6032X脈沖/任意波形/信號發生器
名稱：信號發生器
品牌：
型號：
簡介：鼎陽SIGLENT SDG6032X脈沖/任意波形發生器規格參數 帶寬 350 MHz 采樣率 2.4 GSa/s（2X內插） 通道數 2 任意波長度 2 ~ 20 Mpts 垂直分辨率 16 bit 接口 標準 : U SB Host, ...
申請服務
- 產品介紹
鼎陽SIGLENT SDG6032X脈沖/任意波形/信號發生器規格參數 |
|
| 帶寬 | 350 MHz |
| 采樣率 | 2.4 GSa/s（2X內插） |
| 通道數 | 2 |
| 任意波長度 | 2 ~ 20 Mpts |
| 垂直分辨率 | 16 bit |
| 接口 | 標準 : U SB Host, USB Device, LAN |
| 選件 : GPIB (USB-GPIB 適配器 ) | |
| 調制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 多種信號發生功能 | 連續波發生器、脈沖波發生器、函數/任意波形發生器、I/Q信號發生器、噪聲發生器、PRBS碼型發生器 |
| 信號頻率 | 方波：1 μHz~120 MHz |
| 脈沖：1 μHz~150 MHz | |
| 任意波：1 μHz~50 MHz | |
| 其他功能 | Sweep 功能和 Burst 功能 |
| 諧波輸出功能 | |
| 雙通道波形合并功能 | |
| 通道間耦合、復制和跟蹤功能 | |
| 顯示 | 4.3 英寸觸摸顯示屏 , 480 x 272 x RGB |

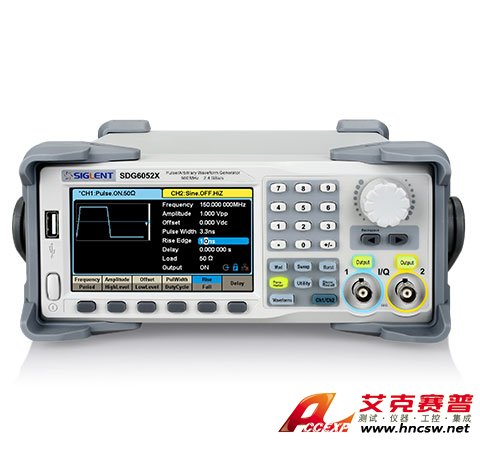

鼎陽SIGLENT SDG6032X脈沖/任意波形/信號發生器，多合一信號發生器
·連續波形發生器——最高頻率可達500 MHz
·脈沖信號發生器——最快上升/下降時間可達1 ns，低抖動，脈寬和沿精細可調
·函數/任意波形發生器——6種標準波形以及高達190多種內置任意波形
·IQ信號發生器——支持基帶和中頻IQ信號
·PRBS碼型發生器——支持比特率和沿可調的PRBS信號
·噪聲信號發生器——可輸出帶寬可調高斯白噪聲

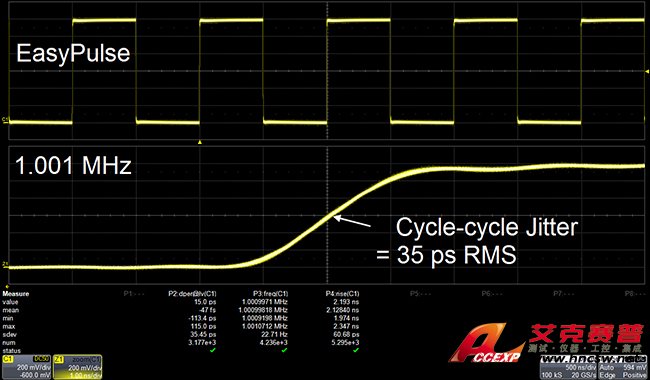

創新的EasyPulse技術
DDS方法輸出方波/脈沖時,如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。鼎陽SIGLENT SDG6032X脈沖/任意波形/信號發生器采用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
·脈沖頻率最高可達150 MHz
·上升/下降時間分別可設置，最快可達1 ns
·脈寬精細可調，最小可達3.2 ns
·占空比低至0.001%
·低抖動
TrueArb波形技術
鼎陽SIGLENT SDG6032X脈沖/任意波形/信號發生器使用了創新的TrueArb技術，可克服DDS技術產生的抖動和失真。因為TrueArb采用逐點輸出技術，不會遺漏任何波形信息。同時還具體以下優勢：
·20 Mpts的波形長度，波形細節更精細
·16 bit的垂直分辨率，信號保真度更高
·配合標配的EasyWave上位機軟件，可生成和輸出客戶所需要的信號

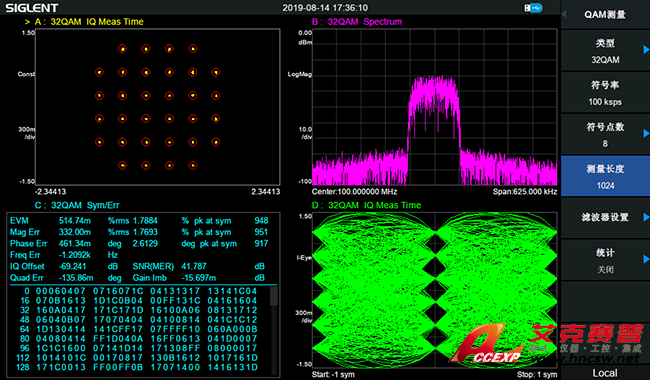

矢量信號源
鼎陽SIGLENT SDG6032X脈沖/任意波形/信號發生器可生成常用的ASK,FSK,PSK,QAM等調制類型的IQ信號?？梢宰鳛榛鶐г?，或直接產生正交調制后的中頻信號。
·載波頻率可達500 MHz
·符號率最大37.5 MSymb/s
·配套的EasyIQ上位機軟件可生成多種IQ調制類型

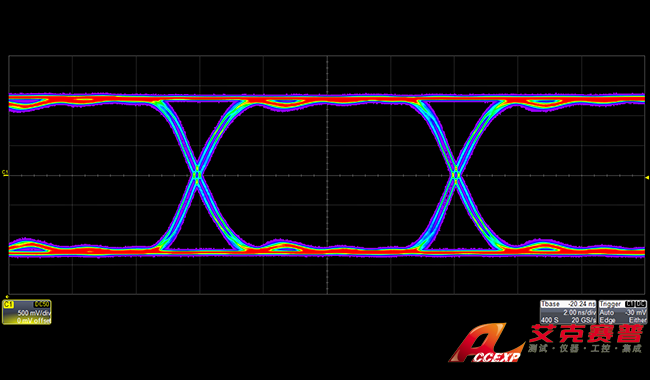

PRBS信號源
·鼎陽SIGLENT SDG6032X脈沖/任意波形/信號發生器可提供PRBS3~PRBS32多種碼型輸出
·可預設多種邏輯電平如：TTL，LVCMOS，LVPECL，LVDS等
·最高速率可達300 Mbps
·上升和下降時間可調
