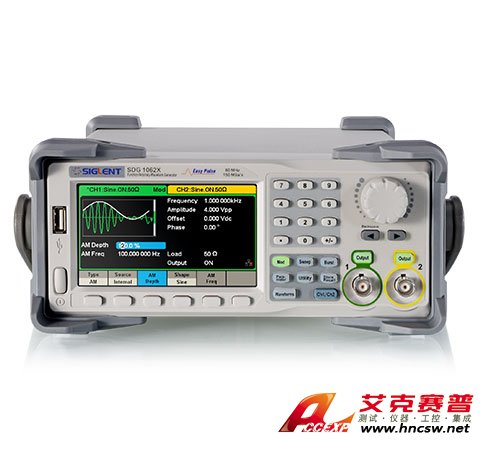

鼎陽SIGLENT SDG1022X函數/任意波形/信號發生器
名稱：信號發生器
品牌：
型號：
簡介：鼎陽SIGLENT SDG1022X函數/任意波形/信號發生器規格參數 帶寬 25 MHz 采樣率 150 MSa/s 通道數 2 任意波長度 16 Kpts 頻率分辨率 1 Hz 垂直分辨率 14 bit 波形 正弦波、方波、三角波、脈沖...
申請服務
- 產品介紹
鼎陽SIGLENT SDG1022X函數/任意波形/信號發生器規格參數 |
|
| 帶寬 | 25 MHz |
| 采樣率 | 150 MSa/s |
| 通道數 | 2 |
| 任意波長度 | 16 Kpts |
| 頻率分辨率 | 1 μHz |
| 垂直分辨率 | 14 bit |
| 波形 | 正弦波、方波、三角波、脈沖波、高斯白噪聲、196種任意函數波形 |
| 最大輸出幅度 | ±10 V |
| 尺寸 | 寬×高×深=260.3 mm×107.2 mm×295.7 mm |
| 接口 | 標準 : USB Host, USB Device、LAN |
| 選件 : GPIB (USB-GPIB 適配器 ) | |
| 調制功能 | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst |
| 內置頻率計 | 頻率范圍100 mHz ~ 200 MHz |

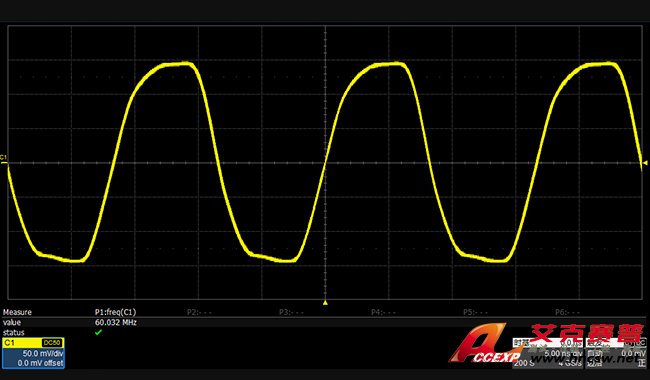

高性能方波
鼎陽SIGLENT SDG1022X函數/任意波形/信號發生器使用了專門的方波產生電路打破了60 MHz的通道帶寬限制，獲得了高性能方波。
· SDG1000X系列的帶寬是60 MHz，卻擁有 60 MHz高性能方波
· 上升/下降時間低于4.2 ns
· 方波具有與脈沖波一致的抖動性能

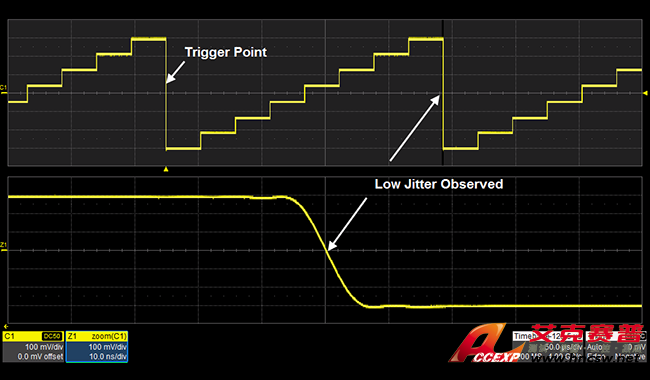

創新的 EasyPulse 技術
DDS方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。采用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
· 脈沖頻率最高可達12.5 MHz
· 上升和下降時間分別可設置最快可達16.8 ns
· 脈寬精細可調，最小可達32.6 ns
· 占空比低至0.001%
· 低抖動
TrueArb 波形技術
使用了創新的 TrueArb 技術，可克服 DDS 技術產生的抖動和失真。因?yàn)?TrueArb 采用逐點輸出技術，不會遺漏任何波形信息，同時還具體以下優勢：
· 16 kpts的波形長度，波形細節更精細
· 14 bit的垂直分辨率，信號保真度更高
· 配合標配的 EasyWave 上位機軟件，可生成和輸出客戶所需要的信號

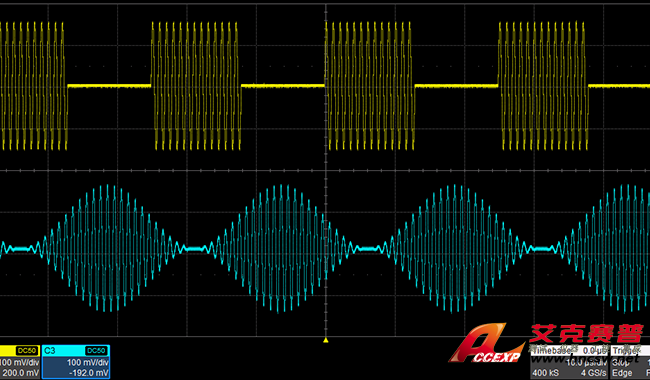

復雜信號生成能力
鼎陽SIGLENT SDG1022X函數/任意波形/信號發生器具有強大的波形生成能力?？梢酝瓿筛鞣N信號調制，波形掃描，猝發輸出以及信號合成。支持內部、外部和手動等觸發源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多種信號調制
· 支持線性和對數的掃頻方式。
· 支持”N循環“和“門控”脈沖串猝發方式
· 支持兩通道波形的合并輸出?？莎B加噪聲、調制信號、掃頻信號、Burst信號以及任意波形

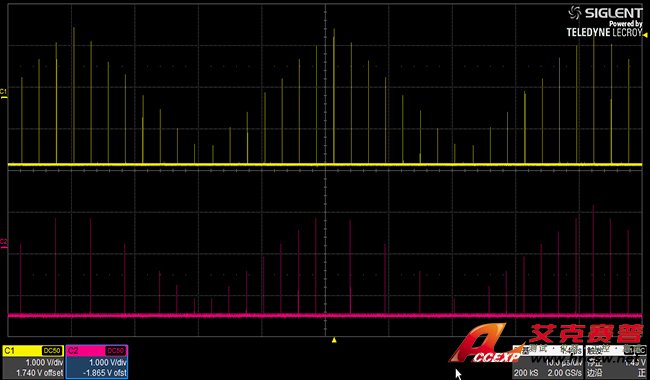

· 諧波功能可以模擬信號的合成過程
