鼎陽SIGLENT SDG810函數/任意波形/信號發生器
名稱：信號發生器
品牌：
型號：
簡介：鼎陽SIGLENT SDG810函數/任意波形/信號發生器規格參數 帶寬 10 MHz 采樣率 125 MSa/s 通道數 1 任意波長度 16 Kpts 頻率分辨率 1 Hz 垂直分辨率 14 bit 波形 正弦波、方波、三角波、脈沖波、...
申請服務
- 產品介紹
鼎陽SIGLENT SDG810函數/任意波形/信號發生器規格參數 |
|
| 帶寬 | 10 MHz |
| 采樣率 | 125 MSa/s |
| 通道數 | 1 |
| 任意波長度 | 16 Kpts |
| 頻率分辨率 | 1 μHz |
| 垂直分辨率 | 14 bit |
| 波形 | 正弦波、方波、三角波、脈沖波、高斯白噪聲、46種任意函數波形 |
| 最大輸出幅度 | ±10 V |
| 尺寸 | 寬×高×深=229 mm×105 mm×281 mm |
| 標準接口 | USB Host, USB Device |
| 調制功能 | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst |
多種類型波形輸出
鼎陽SIGLENT SDG810函數/任意波形/信號發生器支持正弦，方波，脈沖波，三角波，高斯白噪聲等波形輸出

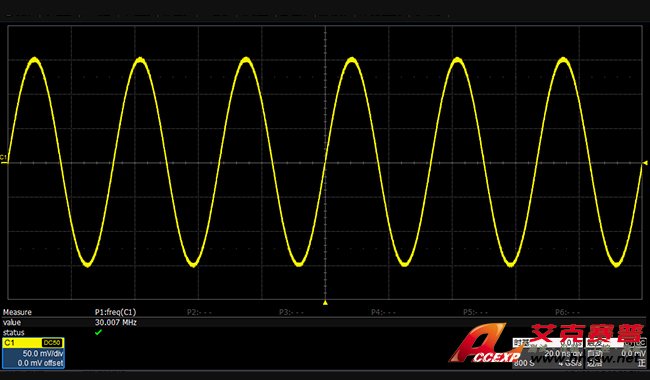

· 正弦波——最大輸出頻率30 MHz
· 方波特性——占空比可達20%-80%；上升時間小于24 ns
· 脈沖特性——最小脈寬可達48 ns；上升/下降時間可達20 ns
· 三角波特性——對稱性0%-100%可調
· 直流信號——0到±10 V輸出

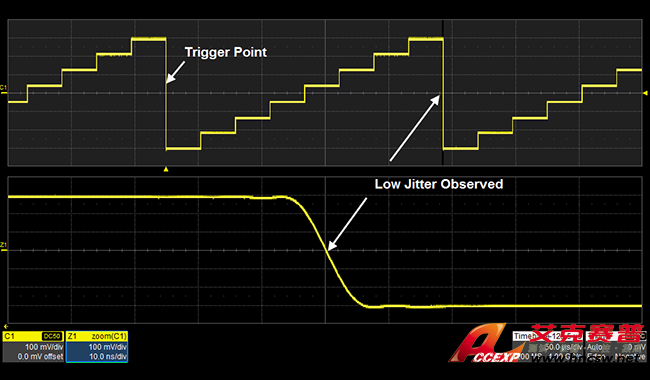

創新的 EasyPulse 技術
DDS 方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。鼎陽SIGLENT SDG810函數/任意波形/信號發生器采用 EasyPulse 技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
· 脈沖頻率最高可達5 MHz
· 上升和下降時間分別可設置，最快可達20 ns
· 脈寬精細可調，最小可達48 ns
· 低抖動

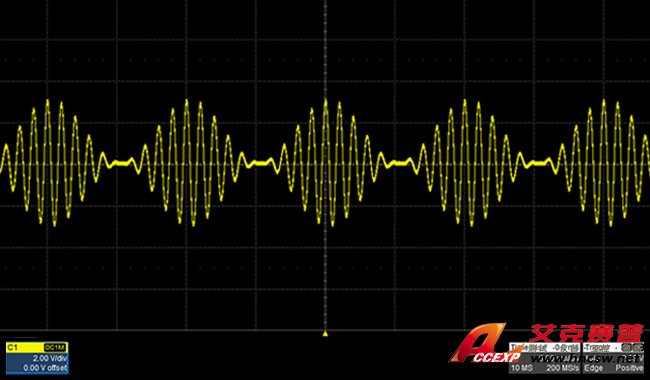

復雜信號生成能力
鼎陽SIGLENT SDG810函數/任意波形/信號發生器具有強大的波形生成能力，可以完成各種信號調制、波形掃描、猝發輸出以及信號合成，支持內部、外部和手動等觸發源。
· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多種信號調制
· 支持線性和對數的掃頻方式
· 支持“N循環”和“門控”脈沖串猝發方式
任意波形輸出
· 16 Kpts的任意波形長度
· 14 bit 垂直分辨率
· 內置 46 種任意波形

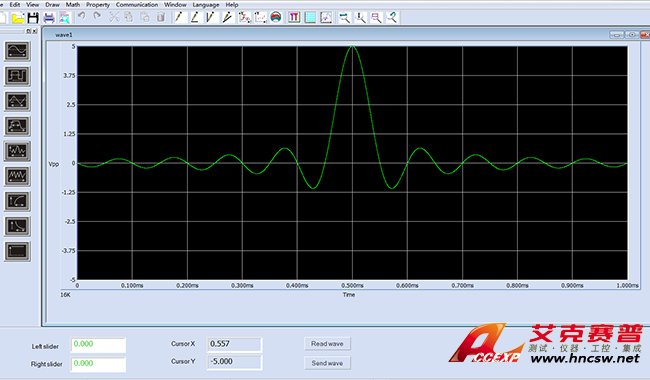

· 標配強大的任意波形編輯軟件，鼎陽SIGLENT SDG810函數/任意波形/信號發生器可以使用標準波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手動、直線、坐標、公式來創建任意波形，滿足客戶需求。
