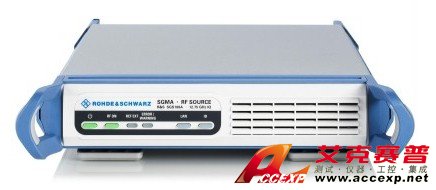

R&S SGS100A 射頻信號源
名稱：信號發生器
品牌：
型號：
簡介：德國羅德與施瓦茨公司RS SGS100A 射頻信號源是為滿足自動化測試系統需求而設計的射頻源，該儀器可以作為一個連續波源或具有完整I/Q調制功能的矢量信號發生器使用。作為矢量信號發生器使用時，輸出頻率可達12.75GHz，可覆蓋基本的數字信...
申請服務
- 產品介紹
德國羅德與施瓦茨公司R&S SGS100A 射頻信號源是為滿足自動化測試系統需求而設計的射頻源，該儀器可以作為一個連續波源或具有完整I/Q調制功能的矢量信號發生器使用。作為矢量信號發生器使用時，輸出頻率可達12.75GHz，可覆蓋基本的數字信號?？梢杂脕?lái)當作能靈活配置的本振，也可以根據移動通信標準來做干擾測試。
R&S SGS100A主要特點
• 市面上尺寸最小的綜合性矢量信號發生器，為系統節省空間
• 得益于非常短的頻率和電平設置時間（PCIe總線典型值為280 μs），因而具備很高的測試速度
• 卓越的射頻性能
• 最大輸出功率+22 dBm可以補償固有損耗
• 閉環自動功率控制使連續波和I/Q模式均具有極佳的可重復性
• 高達12.75GHz輸出頻率使其具有廣泛的適用性
• 高可靠性的無磨損電子式衰減器
• 儀器成本和維護成本都比較低
專注于ATE信號源
• 市面上尺寸最小的綜合性矢量信號發生器，只有1HU，½ 19"，節省測試系統空間。
• 通過PCIe總線具有極快的設置時間和高的數據吞吐量
通過PCIs總線測量的10000個頻率設置時間的柱狀圖，典型設置：AUTO
• 最大輸出功率+22 dBm（加R&S®SGS-B26電子式步進衰減器選件）可以補償固有損耗
加R&S®SGS-B26電子式步進衰減器選件的最大可用連續波輸出功率測量（測量值）典型設置：AUTO
• 可選的無磨損電子式衰減器頻率可達12.75GHz
小封裝、高性能
• 高電平線性度和可重復性利于持續測試
振幅為10.55dB的3GPP TM1/64信號的電平線性度；不同的顏色代表不同的射頻頻率（測量值）。
• 低SSB相位噪聲，典型值：-130dBc（20 kHz載波偏置，f = 1 GHz, 1 Hz測量帶寬）
加R&S®SGS-B1 內部OCXO選件的SSB相位噪聲（測量值）
• 可選擇的高穩參考振蕩器可以很容易的滿足測試系統標準
最低的成本投入
• 極低的儀器成本
• 簡單的標準化設計節省維修時間，減少測試系統的不正常工作時間
• 長的校準間隔周期利于減少維護成本
