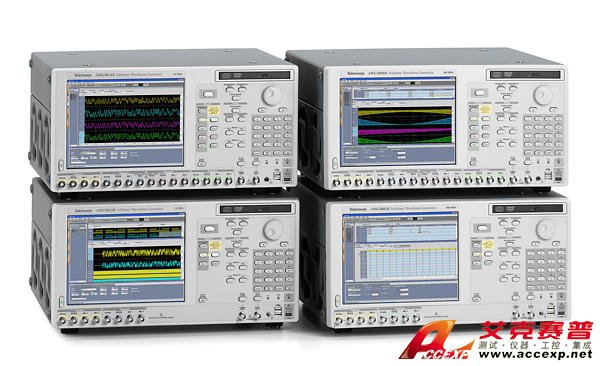

Tektronix AWG5014C任意波形發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix AWG5014C任意波形發生器在高達180MHz 的調制帶寬提供良好的SFDR，符合生成IQ 和IF 信號的需要。 RFXpress(RFX100)軟件包利用AWG的本身性能簡化了RF信號的創建。支持各種不同的調制方案，...
申請服務
- 產品介紹
Tektronix AWG5014C任意波形發生器在高達180MHz 的調制帶寬提供良好的SFDR，符合生成IQ 和IF 信號的需要。
RFXpress(RFX100)軟件包利用AWG的本身性能簡化了RF信號的創建。支持各種不同的調制方案，該軟件具有足夠的靈活性，可為數字通信系統創建通用或?qū)Ｓ眯盘?。可很容易地定義Power Ramping、跳頻和損傷等來生成需要的信號。
Tektronix AWG5014C波形發生器雷達信號生成 一個RFXpress 的軟件模塊，可為您創建脈沖雷達波形提供極大的靈活性，使您能從脈沖-脈沖序列直至脈沖組，完整地生成整套雷達信號。Tektronix AWG5014C任意波形發生器支持各種調制方案，包括線性調頻、巴克碼和多相編碼、用戶自定義碼、步進調頻、非線性調頻、用戶自定義調頻和其它自定義調制。還能生成帶參差PRI 的脈沖串來解決范圍和多普勒模糊的問提。同時，電子反對抗(ECCM)中的捷變頻、模擬包括天線掃描和多徑效應造成的脈沖間幅度變的斯威林目標模型等功能也包括在內。RFXpress 是強大而又簡便易用的軟件包，為任意波形發生器合成IQ 和IF 信號。它可集成于AWG5000 系列，或從外部PC上運行。
Tektronix AWG5014C任意波形發生器把采樣率、垂直分辨率、信號保真度和波形存儲長度優化并融合在一個簡便易用的儀器中。對檢驗、檢定和調試復雜電子設計的設計人員，該系列產品為他們所面臨的極具挑戰性的信號激勵問題提供了業內最優秀的解決方案。
Tektronix AWG5014C任意波形發生器為滿足當前設計工程師對調制帶寬的需求，提供了出色的動態范圍。AWG5000系列產品，帶有14位數模轉換器，提供了高達1.2GS/s的采樣率及2~4條輸出通道，同步4~8個數字標記輸出及28路數字數據輸出，簡便地解決了無線通信、國防電子、數字消費品設計、數據轉換設備、測試系統同步和半導體設計及測試中棘手的測量問題。
開放的基于Windows 7的儀器使用起來快捷簡便，可以容易地連接外設和第三方軟件。
Tektronix AWG5014C任意波形發生器可通過增加以下關鍵特點而進一步增強：
公式編輯器
公式編輯器是一種ASCII 文本編輯器，通過載入、編輯和編譯公式文件，將文本描述轉變?yōu)椴ㄐ螖?shù)據。該編輯器可用客戶定義的參數來控制和靈活創建更復雜的波形。
波形序列和子序列
實時序列功能可創建極大的波形循環、跳轉和條件分支，從而產生更長更復雜的激勵信號，非常適合于復現真實環境中串行發送器的行為。
動態跳轉
動態跳轉能力支持了復雜信號的生成：支持動態地在預置波形列表中任意跳轉。用戶可以定義最多16個不同的跳轉分支，以對外部控制命令進行精確的響應。
生成無線I/Q 和IF 信號
|
特點
|
AWG5014C | AWG5012C | AWG5002C |
| 輸出頻率特點 | |||
| 有效頻率輸出 | Fmaximum(規定值)按“采樣率/ 過采樣率”或“SR/2.5 確定。” | ||
| Fmaximum | 480 MHz | 240 MHz | |
| Fmaximum(典型值) | 540 MHz | 275 MHz | |
| 有效頻率切換時間 | 最小頻率切換時間(從選定頻率F1切換到F2)通過“1/Fmaximum”確定 | ||
| 標準配置 | |||
| Ts | 2.1 ns | 4.2 ns | |
| Ts (典型值) | 1.8 ns | 3.7 ns | |
| 調制帶寬 | 調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合，并通過外部測量和使用頻率范圍內的校準共同修正到<1dB | ||
| 調制帶寬(-1dB)(典型值) | 正常輸出：可達130MHz | 正常輸出：可達100MHz | |
| 直接輸出：可達180MHz | 直接輸出：可達130MHz | ||
| 調制帶寬(-3dB)(典型值) | 正常輸出：可達230MHz | 正常輸出：可達180MHz | |
| 直接輸出：可達300MHz | 直接輸出：可達230MHz | ||
| 輸出幅度特點 | |||
| 幅度 | 按單端輸出值測量振幅電平使用差動(兩端)輸出值時，振幅電平將高3dBm | ||
| 范圍 | 正常輸出: –30 dBm to 17 dBm | ||
| 直接輸出: –30 dBm to 0 dBm | |||
| 分辨率 | 0.01 dB | ||
| 精度 | 0dBm 電平時，無偏置，± 0.3dB | ||
| 輸出平坦度 | 針對特點Sin(x)/x 滾降進行了數學修正，未通過外部校準法進行修正 | ||
| 平坦度 (典型值) | ±1.0 dB, from 10 MHz to 480 MHz | ||
| 數字數據輸出(選項03) | |||
| 輸出數量 | 通道1 和通道2 上14 位輸出(總共28 個) | ||
| 輸出連接器 | SMB(后面板)，單端 | ||
| 輸出抗阻 | 50 Ω | ||
| 數字數據輸出電平(至50Ω) | |||
| 窗口 | –1.0 V to 2.7 V | ||
| 幅度 | 0.1 Vp-p to 3.7 Vp-p | ||
| 分辨率 | 10 mV | ||
| 精度 | ±(設定值的10%+120mV) | ||
| 電流 (最大值) | 每個通道± 54mA | ||
| 上升/ 下降時間(20% ~80%) | 300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0 V) | ||
| 與標記間的延遲 | –41 ns to –82 ns | ||
| 輸出間時延 | <400 ps
|
||
