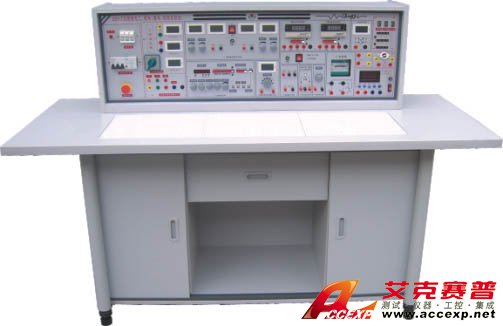

TSI S-820B型高級電工、模電、數電實驗室成套設備
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI S-820B型高級電工、模電、數電實驗室成套設備具有完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進，實驗項目更加豐富，覆蓋面廣，實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配智能化...
申請服務
- 產品介紹
TSI S-820B型高級電工、模電、數電實驗室成套設備具有完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進，實驗項目更加豐富，覆蓋面廣，實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配智能化數字交流、直流電表，測量精度高、測量范圍寬，使用方便。
元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用壓卡式結構，維修、更換元件拆裝方便。數字部分實驗利用進口新型集成座，實驗時集成插撥方便，接觸可靠，集成座僅需要更換集成就能無限制完成數字電路實驗。實驗項目擴展性好，便于學生課余興趣小組電路開發、學生畢業設計等。實驗元件分立式，院校除能完成指導書上實驗，還可利用元器件設計符合自身要求的實驗內容。為對實驗教學上大膽創新的院校實驗建設提供了良好的平臺。實驗臺高度為115cm，實驗室布局不受設備高度限制，有利于講師講解。
一、TSI S-820B型高級電工、模電、數電實驗室成套設備適用范圍：
適用高等院校及要求較高的中專、技校、科研單位，可完成電工學、電工原理、電路分析、數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗，其是實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
二、TSI S-820B型高級電工、模電、數電實驗室成套設備結構及功能：
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有嵌入式保險盒和三相漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組:低壓交流穩壓電源：＋5V、＋12V、－12V。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每路輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，由萬能插板供用戶自備設備使用。
1.2內置式電度表：便于實驗，臺內裝有一臺單相電度表，接線端子引至面板，具有工作可視框。
1.3內置式日光燈配件：臺內已安裝一套日光燈實驗組件，實驗方便、安全。
1.4七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼盒。
1.5音頻放大器：輸入音頻電壓不低于10mV，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。
1.6智能型功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
1.7智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.8智能型交流數字電流表：采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍：0-5A，頻率范圍：10Hz-20Hz。測量精度為0.5級。
1.9單次脈沖：每次可輸出一對正負脈沖。
1.10函數信號發生器：
1.10.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
1.10.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
1.10.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.10.4方波響應：前沿/后沿≤100nS(開路)。
1.10.5最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。
1.10.6直流偏置（開路）：±10V?！?/div>
1.10.7輸出阻抗Z：Z0＝50Ω±5Ω。
1.10.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%－90%。
1.10.9壓控振蕩（VCF）：加外加直流電壓0－±5V變化時,對應的頻率變化大于100：1。
1.10.10輸出衰減：20 dB 40 dB 60dB。
1.11頻率計數器：
1.11.1測頻范圍：1Hz-100MHz，六位數顯。
1.11.2閘門時間：0.01S、0.1S、1S、10S。
1.11.3輸入阻抗（AC耦合）：電阻分量約500KΩ，并聯電容約100P。
2、驗操作桌：由雙面飾面板制成，不變形，不褪色，尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
三、TSI S-820B型高級電工、模電、數電實驗室成套設備構成與配備(以二十四座為例)：
1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×90cm)，低壓電路實驗在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成。根據高壓實驗與低壓實驗不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。數字電路實驗配備通用集成插座，插拔更換集成方便，一座多用，自主開發能力強。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電動機、焊接等)，實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
3、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
4、器材配備:
GSY-01 繼電控制實驗箱一； GSY-02 繼電控制實驗箱二；
GSY-03 繼電控制實驗箱三； GSY-04 繼電控制實驗箱四；
GSY-05 三相負載；
13臺0.18KW三相電動機，39只電流測試插座，39只1.5級直流電表，13只MF-47萬用表，13只數字萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、91只集成座，26只邏輯電平、邏輯電平顯示實驗盒等元件單元盒（元件已裝在透明單元盒內），25張學生凳,1個雙門立柜。
5、戶自備器材：滑動變阻器、毫伏表。
四、TSI S-820B型高級電工、模電、數電實驗室成套設備實驗項目：
| （1）電工實驗項目： | |
|
1．電工測量儀表的使用及減少內阻測量誤差的方法
|
20．三表法測定交流電路參數 |
| 2．常用元件的識別與檢測 | （用三表法測量交流電路等效參數） |
| 3．線性元件與非線性元件的伏安特性 | 21．正弦交流電路中RLC元件的頻率特性 |
| 4．未知電阻元件伏安特性測繪 | 22．RL及RC串聯電路實驗 |
| 5．電源的外特性 | 23．RLC串聯諧振電路 |
| 6．電位值、電壓值的測量及電路電位圖的繪制 | 24．日光燈電路的連接及功率因數的改善 |
| 7．電流表和電壓表的擴程 | 25．三相負載的星、三角接法 |
| 8．歐姆表的設計 | 26．三相電路功率的測量 |
| 9．基爾霍夫定律的驗證 | 27．RC網絡頻率特性和選頻特性的研究 |
| 10．驗證楞次定律 | 28．二端口網絡的研究 |
| 11．迭加原理與互易定理的驗證 | 29．單相鐵芯變壓器特性的測試 |
| 12．戴維南定理與諾頓定理的驗證 | 30．互感線圈電路的研究 |
| 13．電壓源與電流源的等效變換 | 31．單相電度表的校驗 |
| 14．受控源特性的研究 | 32．負阻抗變換器實驗 |
| 15．示波器和信號發生器的使用及典型電信號 | 33．回轉器特性測試 |
| 的觀察與測量 | 34．三相異步電動機的使用和起動 |
| 16．一階電路實驗 | 35．三相異步電動機繼電接觸控制基本電路 |
| 17．二階電路過度過程 | 36．按鈕、接觸器復合聯鎖的控制電路 |
| 18．研究LC元件在直流和交流電路中的特性 | 37．三相異步電動機時間繼電器控制Y-△起動控制實驗 |
| 19．負載獲得最大功率的條件 | ……自由設計實驗項目 |
| （2）模擬電子電路部分 | |
| 1．常用電子儀器的使用 | 18．集成功率放大器。 |
| 2．晶體二極管的特性與檢測 | 19．電壓---頻率轉換電路。 |
| 3．晶體三極管的輸入、輸出特性 | 20．單相半波、全波、橋式整流電路。 |
| 4．晶體管共射極單管放大器 | 21．串聯型晶體管直流穩壓電源（設計性實驗） |
| 5．射極耦合觸發器 | 22．集成直流穩壓電源。 |
| 6．RC耦合兩級放大器 | 23．單結晶管特性。 |
| 7．負反饋對放大器性能的影響 | 24．單結晶體管觸發電路。 |
| 8．場效應管放大器 | 25．晶閘管間單測試。 |
| 9．差動放大電路 | 26．晶閘管可控整流電路（綜合性實驗） |
| 10．運算放大器指標測試 | 27．函數信號發生器的組裝與調試（綜合性實驗） |
| 11．集成運算放大器的基本應用（多種模擬運算電路） | 28．萬用表的設計與調試（綜合性實驗） |
| 12．RC正弦波振蕩器------集成運算放大器非線性應用一 | 29．電子門鈴電路------趣味性應用實驗一 |
| 13．方波發生器------集成運算放大器非線性應用二 | 30．電子報警電路------趣味性應用實驗二 |
| 14．三角波和方波發生器----集成運算放大器非線性應用三 | 31．光控簡易燈自動開關電路------趣味性應用實驗三 |
| 15．LC正弦波振蕩器 | 32．電子催眠器------趣味性應用實驗四 |
| 16．變壓器耦合推換功率放大器 | 33．溫控電路------趣味性應用實驗五 |
| 17．OTL功率放大 | ……自由設計 |
| （3）數字部分 | |
|
1．TTL集成邏輯門的參數測試
|
14．組合電路設計之二---顯示電路 |
| 2．CMOS集成邏輯門的參數測試 | 15．同步時序電路的設計 |
| 3．TTL集電極開路門與三態輸出的應用 | 16．計算機時序電路的設計 |
| 4．與門、或門、異或門邏輯電路測試 | 17．集成定時器測試及應用 |
| 5．半加器、全加器電路實驗 | 18．D/A、A/D轉換器 |
| 6．RS、D、JK觸發器及JK與D觸發器的轉換電路 | 19．電子秒表------大型綜合實驗。 |
| 7．計算器 | 20．二極管與門、或門電路 |
| 8．MSI移位寄存器及其應用 | 21．三極管"非門"電路 |
| 9．譯碼器及變換方式 | 22．三極管"與非門"電路 |
| 10．?dāng)?shù)據選擇器及邏輯設計 | 23．三極管"或非門"電路 |
| 11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器 | 24．異步十進制加法計數器 |
| 12．利用門電路構成編碼器、分配器、選擇器 | 25．異步十進制減法計數器 |
| 13．組合電路的設計之一 | 26．智力競賽搶答裝置------大型綜合實驗二 |
| ……自由設計實驗 | |
