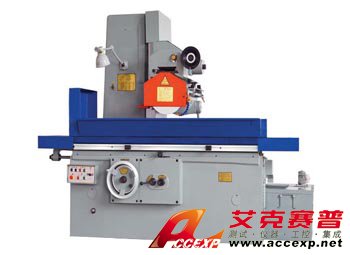

TSI-M7130型平面磨床
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-M7130型平面磨床
申請服務
- 產品介紹
TSI-M7130型平面磨床采用砂輪周邊進行磨削，工作臺縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作臺快速運動采用緩沖裝置，無撞擊現像，結構先進。
二、TSI-M7130型平面磨床技術參數：
| 序號 | 項 目 | 規格參數 |
| 1 | 最大磨削尺寸（寬*長*高） | 320*1000*400mm |
| 2 | 工作臺縱向行程（最大） | 1100mm |
| 3 | 工作臺縱向移動速度 | 3--27m/min |
| 4 | 工作臺縱向撞擊緩沖距離 | 30mm |
| 5 | 工作臺T型槽（槽數*寬度） | 3*18 |
| 6 | 砂輪軸中心至工作臺面距離（最大） | ≥580mm |
| 7 | 垂直進給手輪刻度盤值 | 手輪每格 0.01mm |
| 8 | 垂直進給手輪刻度盤值手輪每轉 | 1.00mm |
| 9 | 加工表面對基面的平行度縱向 | 1000:0.015mm |
| 10 | 加工表面對基面的平行度橫向 | 300:0.01mm |
| 11 | 凈重*毛重 | 3600 kg*4500kg |
| 12 | 電機總功率 | 8.99kw |
| 13 | 液壓泵電機功率 | 3kw |
| 14 | 磨頭電機功率 | 5.5kw |
| 15 | 快速升降電機功率 | 0.37kw |
| 16 | 砂輪軸轉速 | rpm1450 |
| 17 | 表面粗糙度 | Ra0.63um |
| 18 | 磨頭最大移動量橫向（手動及液壓） | ≥350mm |
| 19 | 磨頭最大移動量橫向（加長） | 450mm |
| 20 | 加工表面對基面的平行度橫向 | 300:0.01 mm |
| 21 | 砂輪尺寸（外徑*寬*內徑） | φ350*40*φ127mm |
| 22 | 外形尺寸（長*寬*高） | 2295*1673*2267mm |
