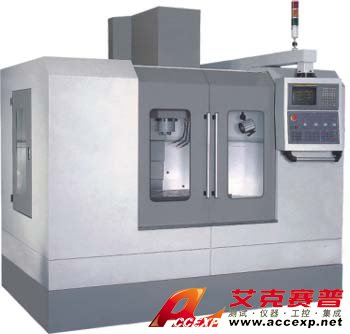

TSI-OTM-650 數控加工中心
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-OTM-650 數控加工中心
申請服務
- 產品介紹
一.TSI-OTM-650 數控加工中心標準附件:
全封閉防護罩 自動潤滑裝置 氣動拉刀裝置 加工吹氣裝置
冷卻裝置 照明裝置 三色警示燈 調整墊鐵 工具箱 技術資料
二.TSI-OTM-650 數控加工中心簡要介紹:
機體采用箱型結構優化設計，穩定性好，剛性強。
電腦自動控制潤滑設計，確保導軌絲桿等都能得到可靠充分的潤滑。
浮動拉刀機構設計，主軸軸承不受打刀力，確保主軸精度和壽命。
導軌副采用超高頻淬火精磨及粘貼耐磨片精細研刮，耐磨性好。
大導程精密滾珠絲扦預拉伸安裝，精度穩定，負載刀強。
選配大功率電機，扭力強大，高速平穩。
三軸導軌均選用全密閉式防護罩，導軌防護安全可靠。
適合于模具和中小零件加工。
三.TSI-OTM-650 數控加工中心主要醒置:
國產機身；導軌副淬硬磨削及貼塑鏟刮；
南京工藝滾珠絲桿及螺母；
臺灣聯軸器（絲桿電機直聯）；
南京工藝主軸6000RPM(或臺灣普森主軸8000RPM)；
日本NSK軸承；
打刀缸或臺灣增壓缸；
不銹鋼導軌防護罩；
國產電動潤滑系統；冷卻水系統及空氣冷卻裝置；
伺服驅動電機7.5Nm；
日本變頻器（東芝或三菱）；
變頻主軸電機4kw（或伺服主軸電機5.5kw）；
選配臺灣馬特12把刀庫
數控系統：華中21M， SIEMENS 802SBL，
三菱E60， FANUC 0I-mate
鈑金烤漆；
四.TSI-OTM-650 數控加工中心技術參數：
X軸行程：650mm
Y軸行程：450mm
Z軸行程：450mm
工作臺尺寸：400×800mm
T型槽尺寸：3×14mm
工作臺負荷：400kg
主軸錐孔：BT40
主軸轉速：200-6000rpm
主軸鼻端至工作臺面：80-530mm
主軸中心至立柱：470mm
主軸馬達：4kw
三軸馬達：6Nm
三軸速度：0-8000mm/min
定位精度：0.01mm
重復定位精度：0.005/300mm
氣壓需求：6kgf/cm²
電力需求：8KVA
刀庫（選裝）：12/16
機器重量：2800kg
機器外形尺寸（L×W×H）:2100×2100×2200mm
