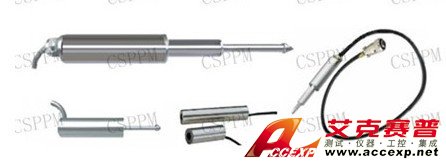

WYDC-LVDT 直線位移傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：PPM-WYDC系列直線位移傳感器（LVDT）是基于變壓器原理，通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈精密線性關系，可以直接把機械變化量轉變?yōu)闃?biāo)準電訊號供給電腦數據采集或PLC進行過程控制。...
申請服務
- 產品介紹
PPM-WYDC系列直線位移傳感器（LVDT）是基于變壓器原理，通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈精密線性關系，可以直接把機械變化量轉變?yōu)闃?biāo)準電訊號供給電腦數據采集或PLC進行過程控制。該系列產品具有行程大、高精度、高靈敏度、高分辨力、穩定性好、長壽命、抗干擾、安裝使用方便等優點。有微小型設計直徑3mm。
直線位移傳感器系列是位移、距離、伸長、移動、厚度、振動、膨脹、液位、壓縮，應變等等物理量的檢測和分析的有力工具。廣泛應用于航天、航空、電力、水利、石油化工、機械、軍工、醫療、紡織、汽車、煤炭、地震監測、高等院校及科研院所等領域，即可以與儀表配套使用，也可以單獨使用。如火箭發射、飛機機翼、水輪機組、閥門位置、旋轉閥位置、油缸、汽缸節氣門位置、汽車懸掛梳、紡機、食品加工和機械手等。
直線位移傳感器系列是位移、距離、伸長、移動、厚度、振動、膨脹、液位、壓縮，應變等等物理量的檢測和分析的有力工具。廣泛應用于航天、航空、電力、水利、石油化工、機械、軍工、醫療、紡織、汽車、煤炭、地震監測、高等院校及科研院所等領域，即可以與儀表配套使用，也可以單獨使用。如火箭發射、飛機機翼、水輪機組、閥門位置、旋轉閥位置、油缸、汽缸節氣門位置、汽車懸掛梳、紡機、食品加工和機械手等。
| 測量原理 | 差動變壓器式，非接觸測量 |
| 測量范圍 | 0-1、2、5、10、20、30、40、50、100、150、200、300…2000 mm之間任意可選擇 |
| 0-±0.5、0-±1、0-±2.5、0-±10、0-±20、0-±25、0-±50…0-±1000mm之間任意選擇 | |
| 機械行程 | 大于測量范圍5% |
| 準確度 | 0.05%、0.1%、0.25%、0.5% 可選擇 |
| 重復性 | 0.02% |
| 分辨力 | 0.001um |
| 供電電源 |
12VDC、15VDC 、24VDC 、 ±9VDC 、±12VDC 、 ±15VDC |
| 輸出信號 |
電流:0—±10mA 0—20mA 4—20mA 電壓:0—5V 0—10V 0—±5V 0—±10V |
| 溫度漂移 | 零點溫漂：0.01%/℃；量程溫漂：0.025%/℃ |
| 響應頻率 | 1KHz （特殊20KHz） |
| 輸出平滑性 | ±0.03% |
| 工作模式 | 自復回彈式、普通拉桿非回彈式、鐵心分離式 |
| 電氣接口 | 直接引線式、航空插頭式 |
| 壽命 | 原理上為無限長 |
| 工作溫度 |
-10℃～70℃、-25～100℃、-55～150℃ 特殊200℃ |
| 允許振動 | 2000Hz 20g |
| 允許沖擊 | 50g 11mS |
| 材質 | 不銹鋼探桿，不銹鋼外殼 |
| 防護等級 | IP40 |
| 顯示控制儀表 | PPM-TC1CT（E）（精度0.2%，0.05%）、PPM432-TC1（精度0.2%，0.05%） |
| 備注 | 以上表中所列數據，是在環境溫度25℃，相對濕度52%，傳感器作為分壓器使用時 |
| （電刷電流不超過1μA）的情況下的測試結果 |
