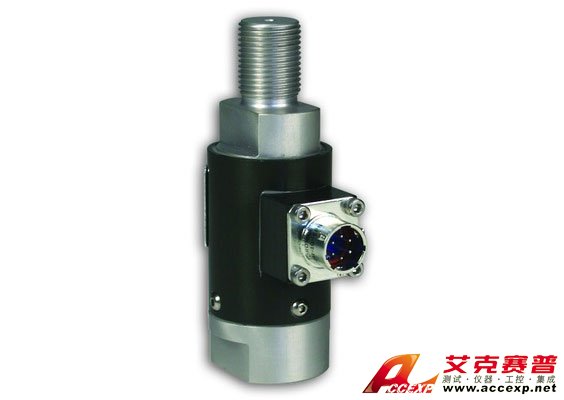

美國PCB 1381-02A桿端稱重傳感器，額定容量10k lbf（44.5 kN），50％靜態過載保護，1-14內螺紋和內螺紋，鋼結構
美國PCB 1381-02A桿端稱重傳感器參數：
測量范圍：10 klbf（44 kN）
尺寸-直徑：1.50英寸（38.1毫米）
尺寸-高度：4.50英寸（114.3毫米）
電氣接頭：PT02E-10-6P
|
性能 |
|
測量范圍 |
10磅力 |
44千牛 |
[1] |
|
靈敏度（±10％） |
2毫伏/伏 |
2毫伏/伏 |
[2] |
|
非線性 |
≤0.25％FS |
≤0.25％FS |
|
|
磁滯現象 |
≤0.15％FS |
≤0.15％FS |
|
|
不可重復性 |
≤0.05％RO |
≤0.05％RO |
|
|
共振頻率 |
9 kHz |
9 kHz |
|
|
環境因素 |
|
過載極限 |
15千克力 |
67千牛 |
|
|
載荷極限（側向力，F(xiàn) X或F Y） |
1400磅力 |
6228 N |
[3] |
|
負載極限（彎曲力矩，M X或M Y） |
4000磅磅 |
451牛頓米 |
[3] |
|
負載極限（軸向扭矩，M Z） |
4500磅磅 |
508牛頓米 |
[3] |
|
溫度范圍（工作） |
-20至+200°F |
-28至+93°C |
|
|
溫度范圍（補償） |
+70至+170°F |
+21至+77°C |
|
|
溫度對輸出的影響（最大） |
±0.01％讀數/°F |
±0.018％讀數/°C |
[4] |
|
溫度對零平衡的影響（最大） |
±0.005％FS /°F |
±0.009％FS /°C |
[4] |
|
電的 |
|
橋電阻 |
350歐姆 |
350歐姆 |
[5] |
|
勵磁電壓（推薦） |
10伏直流電 |
10伏直流電 |
[6] |
|
絕緣電阻 |
> 5000000000歐姆 |
> 5000000000歐姆 |
|
|
零余額 |
≤1％FS |
≤1％FS |
|
|
輸出極性 |
正 |
正 |
|
|
輸出極性 |
+張力 |
+張力 |
|
|
物理 |
|
尺寸-高度 |
4.50英寸 |
114.3毫米 |
[7] |
|
尺寸-直徑 |
1.50英寸 |
38.1毫米 |
[7] |
|
重量 |
1.1磅 |
500克 |
|
|
安裝螺紋 |
1-14男 |
沒有等同的指標 |
|
|
安裝螺紋 |
1-14女 |
沒有等同的指標 |
|
|
封面材料 |
陽極氧化鋁 |
陽極氧化鋁 |
|
|
感應元件 |
應變計 |
應變計 |
|
|
滿量程撓度 |
0.0022英寸 |
0.056毫米 |
|
|
電連接器 |
PT02E-10-6P |
PT02E-10-6P |
|
|
