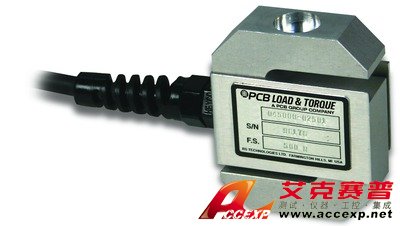

美國PCB 1630-06C S型稱重傳感器，額定容量250 lbf，具有150％的RO靜態過載保護，2mV / V輸出，1 / 4-28 UNF螺紋，帶開口端的集成10英尺電纜，鋁制結構
美國PCB 1630-06C S型稱重傳感器參數：
測量范圍：250磅（1112牛）
尺寸-高度：2.50英寸（64毫米）
電氣連接器：10英尺-集成電纜
|
性能 |
|
測量范圍 |
250磅 |
1112 N |
[1] |
|
靈敏度（±10％） |
2毫伏/伏 |
2毫伏/伏 |
[2] |
|
非線性 |
≤0.05％FS |
≤0.05％FS |
|
|
磁滯現象 |
≤0.03％FS |
≤0.03％FS |
|
|
不可重復性 |
≤0.02％RO |
≤0.02％RO |
|
|
蠕變（20分鐘內） |
≤0.08％ |
≤0.08％ |
|
|
共振頻率 |
2.2 kHz的 |
2.2 kHz的 |
|
|
環境因素 |
|
過載極限 |
375磅 |
1668牛 |
|
|
負載極限（側力，F(xiàn) X或F Y） |
25磅 |
111.2 N |
[3] |
|
負載極限（彎曲力矩，M X或M Y） |
50英寸磅 |
5.6牛頓米 |
[3] |
|
負載極限（軸向扭矩，M Z） |
50英寸磅 |
5.6牛頓米 |
[3] |
|
溫度范圍（工作） |
0至+200°F |
-18至+93°C |
|
|
溫度范圍（補償） |
+70至+170°F |
+21至+77°C |
|
|
溫度對輸出的影響（最大） |
±0.0008％讀數/°F |
±0.0015％讀數/°C |
[4] |
|
溫度對零平衡的影響（最大） |
±0.0015％FS /°F |
±0.027％FS /°C |
[4] |
|
電的 |
|
橋電阻 |
350歐姆 |
350歐姆 |
[5] |
|
勵磁電壓（推薦） |
10伏直流電 |
10伏直流電 |
[6] |
|
絕緣電阻 |
> 5000000000歐姆 |
> 5000000000歐姆 |
|
|
零余額 |
±1％FS |
±1％FS |
|
|
物理 |
|
尺寸-高度 |
2.50英寸 |
64毫米 |
[7] |
|
尺寸-寬度 |
0.625英寸 |
16毫米 |
[7] |
|
尺寸-長度 |
2.00英寸 |
51毫米 |
[7] |
|
重量 |
0.23磅 |
104克 |
|
|
安裝螺紋 |
1 / 4-28螺紋 |
沒有等同的指標 |
|
|
筑屋材料 |
鋁 |
鋁 |
|
|
感應元件 |
應變計 |
應變計 |
|
|
滿量程撓度 |
0.0025英寸 |
0.05毫米 |
|
|
電連接器 |
10英尺-集成電纜 |
10英尺-集成電纜 |
|
|
電氣連接位置 |
側 |
側 |
|
|
