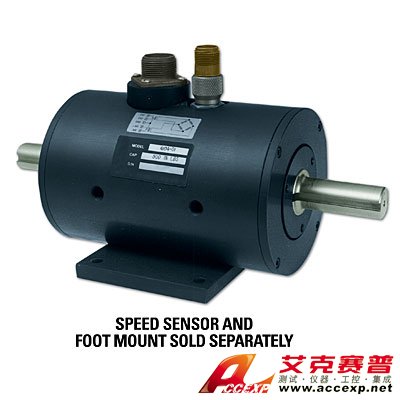

美國PCB 4104-02A扭矩傳感器，旋轉變壓器，軸到軸，容量1k英寸磅FS，最大15k RPM，MS Conn。
美國PCB 4104-02A扭矩傳感器參數：
測量范圍：1000英寸磅（113 Nm）
靈敏度：2.5 mV / V（2.5 mV / V）
非線性度：<= 0.05％FS
安裝：直徑為1.00。鍵控軸（直徑25.4毫米鍵控軸）
最高速度：15000 RPM
|
性能 |
|
測量范圍（滿量程容量） |
1000英寸磅 |
113牛頓米 |
[1] |
|
靈敏度（額定容量時的輸出） |
2.5毫伏/伏 |
2.5毫伏/伏 |
[1] [2] |
|
非線性 |
≤0.05％FS |
≤0.05％FS |
[2] |
|
磁滯現象 |
≤0.05％FS |
≤0.05％FS |
[2] |
|
不可重復性 |
≤0.02％FS |
≤0.02％FS |
[2] |
|
環境因素 |
|
過載極限 |
3000英寸磅 |
340牛頓米 |
|
|
溫度范圍（工作） |
-65至170°F |
-54至77°C |
|
|
溫度范圍（補償） |
+70至+170°F |
+21至77°C |
|
|
溫度對輸出的影響（最大） |
±0.001％讀數/°F |
±0.0018％讀數/°C |
[3] |
|
溫度對零平衡的影響（最大） |
±0.001％FS /°F |
±0.0018％FS /°C |
[2] [3] |
|
電的 |
|
橋電阻 |
350歐姆 |
350歐姆 |
[1] |
|
勵磁頻率 |
3.28 kHz |
3.28 kHz |
|
|
勵磁電壓 |
2至10 VAC rms |
2至10 VAC rms |
[4] |
|
絕緣電阻 |
> 5000000歐姆 |
> 5000000歐姆 |
|
|
零余額 |
≤2％FS |
≤2％FS |
[2] |
|
電橋電流（5 VAC時） |
50毫安 |
50毫安 |
|
|
物理 |
|
尺寸-軸長 |
10.00英寸 |
254.0毫米 |
[5] |
|
尺寸-外殼長度 |
6.00英寸 |
152.4毫米 |
|
|
尺寸-房屋高度 |
4.00英寸 |
101.6毫米 |
|
|
重量 |
18磅 |
8.2公斤 |
|
|
安裝 |
1.00英寸直徑 鍵軸 |
直徑25.4毫米 鍵軸 |
|
|
感應元件 |
應變計 |
應變計 |
|
|
筑屋材料 |
黑氧化鋼 |
黑氧化鋼 |
|
|
軸材料 |
鋼 |
鋼 |
|
|
電連接器 |
MS3102A-14S-5P |
MS3102A-14S-5P |
|
|
扭轉剛度 |
150000英寸磅/弧度 |
16.9 kN-m /弧度 |
|
|
旋轉慣量 |
0.0026英寸磅秒2 |
0.0003 Nm-秒2 |
|
|
最大速度 |
15000轉 |
15000轉 |
|
|
