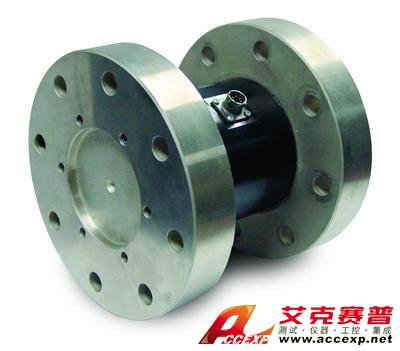

美國PCB 2302-02A反作用扭矩傳感器

名稱：儀器附件及傳感器

品牌：

型號：

簡介：美國PCB 2302-02A反作用扭矩傳感器，20k英寸磅/ 1,667英尺-磅（2.3 kN-m）額定容量，50％靜態過載保護，5英寸（127毫米）鋼法蘭

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價 申請演示保修/維修/計量校準等服務

產品介紹

美國PCB 2302-02A反作用扭矩傳感器，20k英寸磅/ 1,667英尺-磅（2.3 kN-m）額定容量，50％靜態過載保護，5英寸（127毫米）鋼法蘭

美國PCB 2302-02A反作用扭矩傳感器參數;

測量范圍：20000 lbf-in（2259 Nm）

靈敏度：（±15％）2 mV / V（2 mV / V）

安裝：法蘭（3/8英寸螺栓）（法蘭（M10螺栓））

尺寸-直徑：5.00英寸（127毫米）

尺寸-長度：8.50英寸（88.9毫米）

扭轉剛度：7500 klbf-in /弧度（847.4 kN-m /弧度）

性能
測量范圍（滿量程容量）	20000磅力	2259 Nm	[1]
靈敏度（±15％）（額定容量時輸出）	2毫伏/伏	2毫伏/伏	[1] [2]
非線性	≤0.1％FS	≤0.1％FS	[2]
磁滯現象	≤0.1％FS	≤0.1％FS	[2]
不可重復性	≤0.02％FS	≤0.02％FS	[2]
共振頻率	2200赫茲	2200赫茲
最大扭矩	30000磅力	3390 Nm
環境因素
過載極限（軸向推力）	20000磅力	88.96千牛	[3]
過載極限（懸空力矩）	10000磅力	1130 Nm	[3]
過載極限（剪切）	10000磅力	44.48牛	[3]
溫度范圍（工作）	-65至+200°F	-54至+93°C
溫度范圍（補償）	+70至+170°F	+21至+77°C
溫度對輸出的影響（最大）	±0.002％讀數/°F	±0.0036％讀數/°C	[4]
溫度對零平衡的影響（最大）	±0.002％FS /°F	±0.0036％FS /°C	[2] [4]
電的
橋電阻	350歐姆	350歐姆	[1]
勵磁電壓（推薦）	10伏直流電	10伏直流電	[5]
絕緣電阻	5哥	5哥
零余額	≤1％RO	≤1％RO
輸出極性	連續+	連續+
物理
尺寸-直徑	5.00英寸	127毫米	[6]
尺寸-長度	3.50英寸	88.9毫米	[6]
重量	10磅	4536克
安裝	法蘭（3/8英寸螺栓）	法蘭（M10螺栓）
扭轉剛度	7500 klbf-in /弧度	847.4 kN-m /弧度
感應元件	應變計	應變計
外殼材料（傳感器）	電鍍鋼	電鍍鋼
電連接器	PT02E-10-6P	PT02E-10-6P
