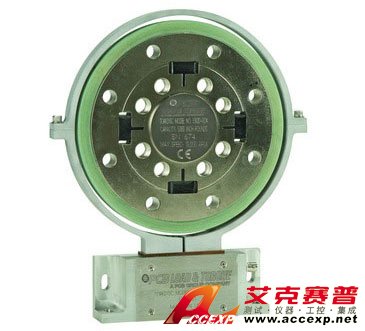

美國PCB 5302D-02A扭矩測試系統TTORKDISC，16位遙測系統，額定容量5,000 in-lb / 417 ft-lb（565 Nm），200％靜態過載保護，最大15,000 RPM，鋼合金
美國PCB 5302D-02A扭矩測試系統TTORKDISC參數：
測量范圍：5000英寸磅（565 Nm）
溫度范圍：+32至+185°F（0至+85°C）
扭轉剛度：14500000英寸磅/弧度（1600 kN-m /弧度）
過載極限：10000英寸磅（1130 Nm）
外殼材料：鋼合金
重量：9.0磅（4.1公斤）
|
性能 |
|
測量范圍（滿量程容量） |
5000英寸磅 |
565牛頓米 |
|
|
準確性 |
±0.10％FS |
±0.10％FS |
[4] |
|
頻率范圍（-3 dB） |
0至8500 Hz |
0至8500 Hz |
|
|
過濾器類型（高通） |
2極巴特沃思 |
2極巴特沃思 |
[5] [6] |
|
過濾器類型（低通-抗鋸齒） |
8極橢圓 |
8極橢圓 |
|
|
電壓輸出（通道A-交流耦合） |
±10伏 |
±10伏 |
|
|
電壓輸出（通道B-直流耦合） |
±10伏 |
±10伏 |
|
|
增益（通道A） |
1-16分貝 |
1-16分貝 |
|
|
增益（通道B） |
0.3-1.3分貝 |
0.3-1.3分貝 |
|
|
數字輸出 |
QSPI |
QSPI |
[1] |
|
最大負荷（軸向） |
1000磅 |
4.4千牛 |
[2] [3] |
|
最大負載（橫向） |
1000磅 |
4.4千牛 |
[2] [3] |
|
最大力矩 |
3000英寸磅 |
339 Nm |
[2] [3] |
|
環境因素 |
|
過載極限（螺栓接頭滑移） |
10000磅 |
1130 Nm |
[7] |
|
過載極限（故障） |
20000英寸磅 |
2260 Nm |
|
|
過載限制（安全） |
15000磅 |
1695 Nm |
|
|
溫度范圍（轉子/定子-工作） |
+32至+185°F |
0至+85°C |
|
|
溫度范圍（轉子補償） |
+70至+170°F |
+21至+77°C |
|
|
溫度范圍（接收器-工作） |
0至+122°F |
-17.7至50°C |
|
|
溫度對輸出的影響（系統-在補償范圍內） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
溫度對零平衡的影響（系統-補償范圍內） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
位置靈敏度（傳感器旋轉180°） |
≤0.1％FS |
≤0.1％FS |
|
|
電的 |
|
所需功率 |
9至18 VDC |
9至18 VDC |
[8] |
|
數字分辨率 |
16位 |
16位 |
|
|
數字采樣率 |
26484個樣本/秒 |
26484個樣本/秒 |
|
|
模擬分辨率（基于±10 V FSO和16位分辨率） |
0.31毫伏 |
0.31毫伏 |
|
|
物理 |
|
最大速度 |
15000轉 |
15000轉 |
|
|
允許的軸向浮動（轉子到定子） |
0.25英寸 |
6.4毫米 |
|
|
允許的徑向浮動（轉子到定子） |
0.25英寸 |
6.4毫米 |
|
|
旋轉慣量（不帶適配器） |
0.117英寸磅/秒2 |
0.013 Nm /秒2 |
|
|
動平衡 |
根據ISO G 2.5 |
根據ISO G 2.5 |
|
|
扭轉剛度 |
14500000英寸磅/弧度 |
1600 kN-m /弧度 |
|
|
扭轉角（在滿量程下） |
0.020° |
0.020° |
|
|
外殼材料（傳感器） |
鋼合金 |
鋼合金 |
|
|
重量（轉子/傳感器） |
9.0磅 |
4.1公斤 |
|
|
