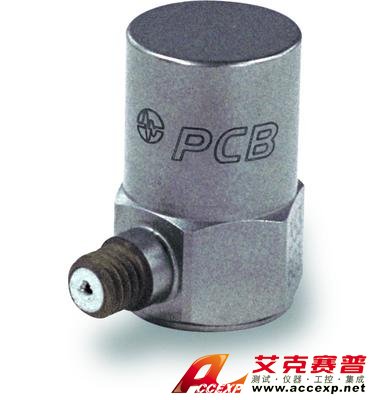

美國PCB 351B03加速度傳感器，低溫石英剪切ICP®加速度，10 mV / g，1至6k Hz，10-32側連接。（-320至+ 250F / -196至+ 121C）
美國PCB 351B03加速度傳感器參數：
靈敏度：（±10％）10 mV / g（1.02 mV /（m /s²））
測量范圍：±150 g pk（±1472 m /s²pk）
寬帶分辨率：0.01 g rms（0.1 m /s²rms）
頻率范圍：（±5％）1至6000 Hz
感應元件：石英
重量：0.33盎司（9.4克）
|
美國PCB 351B03加速度傳感器性能 |
|
靈敏度（±10％） |
10毫伏/克 |
1.02 mV /（m /s²） |
|
|
測量范圍 |
±150克/包 |
±1472 m /s²包 |
|
|
頻率范圍（±5％） |
1至6000 Hz |
1至6000 Hz |
|
|
頻率范圍（±10％） |
0.7至9000 Hz |
0.7至9000 Hz |
|
|
頻率范圍（±3 dB） |
0.35至15000 Hz |
0.35至15000 Hz |
|
|
共振頻率 |
≥35kHz |
≥35kHz |
|
|
寬帶分辨率 |
0.01克有效值 |
0.1 m /s²rms |
[2] |
|
非線性 |
1％ |
1％ |
[1] |
|
橫向靈敏度 |
≤5％ |
≤5％ |
[3] |
|
環境因素 |
|
過載極限 |
±5000克峰 |
±49050 m /s²包 |
|
|
溫度范圍 |
-320至+250°F |
-196至+121°C |
|
|
溫度響應 |
見圖表％/°F |
見圖表％/°F |
[2] |
|
基本應變敏感性 |
<0.0005 g / µε |
<0.005（m /s²）/ µε |
[2] |
|
電的 |
|
勵磁電壓 |
20至30 VDC |
20至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤200歐姆 |
≤200歐姆 |
|
|
輸出偏置電壓 |
3至10 VDC |
3至10 VDC |
|
|
放電時間常數 |
> 0.5秒 |
> 0.5秒 |
|
|
頻譜噪聲（10 Hz） |
220微克/√Hz |
2156（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（100 Hz） |
62 µg /√Hz |
607（µm / sec 2）/√Hz |
[2] |
|
頻譜噪聲（1 kHz） |
16 µg /√Hz |
156（微米/秒2）/√Hz |
[2] |
|
物理 |
|
重量 |
0.33盎司 |
9.4克 |
[2] |
|
感應元件 |
石英 |
石英 |
|
|
感應幾何 |
剪力 |
剪力 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
焊接密封 |
焊接密封 |
|
|
電連接器 |
10-32同軸插孔 |
10-32同軸插孔 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝螺紋 |
10-32 |
10-32 |
|
|
