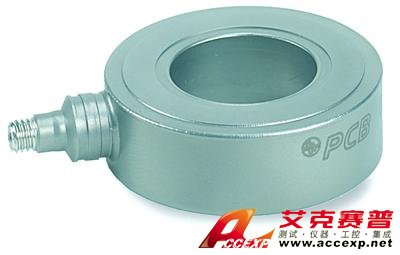

美國PCB 205C力環傳感器是PCB壓電公司生產的力環傳感器。美國PCB 205C力環傳感器可用于涉及振動、稱重及機器工作等方面的拉、壓、反作用力和激振力的動態測試。如：擠壓監測、力控振動測試、機械阻抗測試等。
美國PCB 205C力環傳感器參數：
測量范圍：60000磅（266.9 kN）
靈敏度：（±15％）0.08 mV / lb（18.0 mV / kN）
低頻響應：0.0003 Hz
上限頻率：50000 Hz
溫度范圍：-65至+250°F（-54至+121°C）
|
美國PCB 205C力環傳感器性能 |
|
靈敏度（±15％） |
0.08毫伏/磅 |
18.0毫伏/ kN |
|
|
測量范圍（壓縮） |
60000磅 |
266.9千牛 |
|
|
最大靜力（壓縮） |
70000磅 |
311.4千牛 |
|
|
寬帶分辨率（1至10000 Hz） |
1磅均方根 |
4.45 N-rms |
[2] |
|
低頻響應 |
0.0003赫茲 |
0.0003赫茲 |
[3] |
|
上限頻率 |
50000赫茲 |
50000赫茲 |
[4] |
|
非線性 |
≤1.5％FS |
≤1.5％FS |
[1] |
|
環境因素 |
|
溫度范圍 |
-65至+250°F |
-54至+121°C |
|
|
溫度靈敏度 |
≤0.10％/°F |
≤0.18％/°C |
|
|
電的 |
|
放電時間常數（在室溫下） |
≥2000秒 |
≥2000秒 |
|
|
勵磁電壓 |
20至30 VDC |
20至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤100歐姆 |
≤100歐姆 |
|
|
輸出偏置電壓 |
8至14 VDC |
8至14 VDC |
|
|
頻譜噪聲（1 Hz） |
0.0981磅/√Hz |
0.44牛頓/√Hz |
[2] |
|
頻譜噪聲（10 Hz） |
0.0306磅/√Hz |
0.14N√Hz的 |
[2] |
|
頻譜噪聲（100 Hz） |
0.00709磅/√Hz |
0.032牛頓/√Hz |
[2] |
|
頻譜噪聲（1000 Hz） |
0.00192磅/√Hz |
0.00857牛頓/√Hz |
[2] |
|
輸出極性（壓縮） |
正 |
正 |
|
|
物理 |
|
預載 |
12000磅 |
53.379千牛 |
|
|
剛性 |
40磅/微英寸 |
7 kN /微米 |
[2] |
|
尺寸-直徑 |
1.580英寸 |
40.13毫米 |
|
|
尺寸-高度 |
0.510英寸 |
12.95毫米 |
|
|
尺寸-螺栓直徑 |
.75英寸 |
20毫米 |
|
|
尺寸-內徑（孔直徑） |
0.830英寸 |
21.08毫米 |
|
|
尺寸-OD（傳感器） |
1.580英寸 |
40.13毫米 |
|
|
尺寸-感測表面 |
1.375英寸 |
34.93毫米 |
|
|
重量 |
2.7盎司 |
77克 |
|
|
筑屋材料 |
不銹鋼 |
不銹鋼 |
|
|
封口 |
密閉 |
密閉 |
|
|
電連接器 |
10-32同軸插孔 |
10-32同軸插孔 |
|
|
電氣連接位置 |
側 |
側 |
|
|
