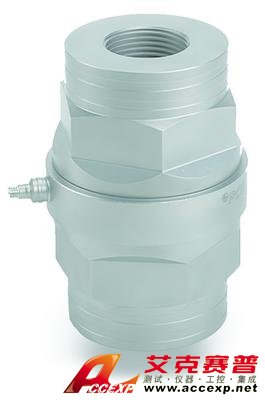

美國PCB 227C力傳感器，LinkICP®石英力傳感器，補償50k lb，張力30k lb，0.1 mV / lb
美國PCB 227C力傳感器參數：
測量范圍：50000磅（222.4 kN）
靈敏度：（±15％）0.10 mV / lb（22.48 mV / kN）
低頻響應：（-5％）0.0003 Hz
上限頻率：4 kHz
溫度范圍：-65至+250°F（-54至+121°C）
安裝螺紋：1 1/4-12母
|
美國PCB 227C力傳感器性能 |
|
靈敏度（±15％） |
0.10毫伏/磅 |
22.48毫伏/ kN |
|
|
測量范圍（壓縮） |
50000磅 |
222.4千牛 |
|
|
測量范圍（張力） |
30000磅 |
133.4千牛 |
|
|
最大靜力（壓縮） |
65000磅 |
289千牛 |
|
|
最大靜力（張力） |
37500磅 |
166.8千牛 |
|
|
寬帶分辨率（1至10000 Hz） |
1磅均方根 |
4.45 N-rms |
[2] |
|
低頻響應（-5％） |
0.0003赫茲 |
0.0003赫茲 |
[3] |
|
上限頻率 |
4 kHz的 |
4 kHz的 |
[4] |
|
非線性 |
≤1.5％FS |
≤1.5％FS |
[1] |
|
環境因素 |
|
溫度范圍 |
-65至+250°F |
-54至+121°C |
|
|
溫度靈敏度 |
≤0.03％/華氏度 |
≤0.054％/攝氏度 |
|
|
電的 |
|
放電時間常數 |
≥2000秒 |
≥2000秒 |
|
|
勵磁電壓 |
20至30 VDC |
20至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤100歐姆 |
≤100歐姆 |
|
|
輸出偏置電壓 |
8至14 VDC |
8至14 VDC |
|
|
頻譜噪聲（1 Hz） |
0.0871磅/√Hz |
0.389牛頓/√Hz |
[2] |
|
頻譜噪聲（10 Hz） |
0.0292磅/√Hz |
0.130N√Hz |
[2] |
|
頻譜噪聲（100 Hz） |
0.00792磅/√Hz |
3.54牛頓/√Hz |
[2] |
|
頻譜噪聲（1000 Hz） |
0.00240磅/√Hz |
0.0107牛頓/√Hz |
[2] |
|
輸出極性（壓縮） |
正 |
正 |
|
|
物理 |
|
剛性 |
29磅/微米 |
5 kN /微米 |
[2] |
|
尺寸-直徑 |
2.95英寸 |
74.93毫米 |
|
|
尺寸-高度 |
4.25英寸 |
107.995毫米 |
|
|
重量 |
83盎司 |
2353克 |
|
|
筑屋材料 |
不銹鋼 |
不銹鋼 |
|
|
封口 |
密閉 |
密閉 |
|
|
電連接器 |
10-32同軸插孔 |
10-32同軸插孔 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝螺紋 |
1 1/4-12 |
1 1/4-12 |
|
|
