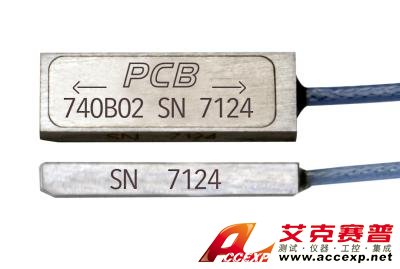

美國PCB 740B02應變傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：這種替代粘合箔片應變儀的高分辨率動態解決方案在耐用的鈦合金外殼中使用石英傳感元件。美國PCB 740B02應變傳感器具有0.0006的微應變分辨率，5伏輸出，100k Hz頻率響應和0.5克質量的重量輕的測試物品。可重復使用的傳感器帶有校準...
申請服務
- 產品介紹
這種替代粘合箔片應變儀的高分辨率動態解決方案在耐用的鈦合金外殼中使用石英傳感元件。美國PCB 740B02應變傳感器具有0.0006的微應變分辨率，5伏輸出，100k Hz頻率響應和0.5克質量的重量輕的測試物品?？芍貜褪褂玫膫鞲衅鲙в行首C書，可在60秒內附著到試樣上，并在10秒內將其取出。
美國PCB 740B02應變傳感器參數：
- 測量范圍：100 pk µε
- 靈敏度：（±20％）50 mV / µε
- 寬帶分辨率：0.6nε
| 美國PCB 740B02應變傳感器性能 | |||
| 靈敏度（±20％） | 50毫伏/微秒 | 50毫伏/微秒 | [3] |
| 測量范圍 | 100 pk µε | 100 pk µε | |
| 頻率范圍 | 0.5至100000 Hz | 0.5至100000 Hz | [4] |
| 寬帶分辨率（1至10000 Hz） | 0.6牛頓 | 0.6牛頓 | [2] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | [2] |
| 環境因素 | |||
| 過載極限（沖擊） | ±10000克峰 | ±98000 m /s²包 | |
| 溫度范圍 | -65至+250°F | -53至+121°C | |
| 加速度靈敏度 | 0.001微克/克 | 0.0001 µε /（m /s²） | [2] [5] |
| 電的 | |||
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 放電時間常數 | 1至3秒 | 1至3秒 | |
| 頻譜噪聲（1 Hz） | 210pε/√Hz的 | 210pε/√Hz的 | [2] |
| 頻譜噪聲（10 Hz） | 70pε/√Hz的 | 70pε/√Hz的 | [2] |
| 頻譜噪聲（100 Hz） | 20pε/√Hz的 | 20pε/√Hz的 | [2] |
| 頻譜噪聲（1 kHz） | 5pε/√Hz的 | 5pε/√Hz的 | [2] |
| 頻譜噪聲（10 kHz） | 1pε/√Hz的 | 1pε/√Hz的 | [2] |
| 物理 | |||
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 鈦 | 鈦 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 尺寸-寬度 | 0.2英寸 | 5.1毫米 | |
| 尺寸-長度 | 0.6英寸 | 15.2毫米 | |
| 尺寸-高度 | 0.07英寸 | 1.8毫米 | |
| 重量 | 0.02盎司 | 0.5克 | [2] |
| 電連接器 | 10-32-同軸插頭 | 10-32同軸插頭 | |
| 電氣連接位置 | 側 | 側 | |
| 安裝 | 膠粘劑 | 膠粘劑 | |
| 電纜長度 | 10英尺 | 3米 | |
| 電纜類型 | 030同軸 | 030同軸 |
|
