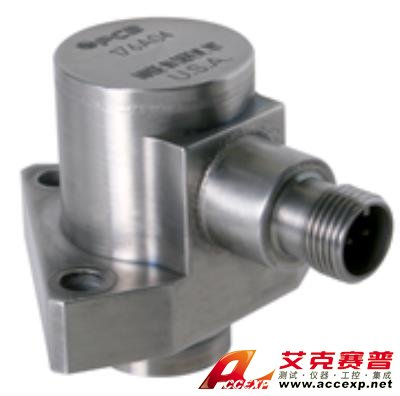

美國PCB 176A04高溫壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 176A04高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399...
申請服務
- 產品介紹
美國PCB 176A04高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399°C）?？梢蕴峁┨厥獾陌惭b適配器以適合現有的安裝孔?？墒褂盟溥m配器來提供較低溫度的熱穩定環境，從而允許傳感器在超出其正常工作范圍的應用中運行。UHT-12™傳感器可在不冷卻至+1200ºF（+650ºC）的渦輪機的情況下運行。建議將硬線電纜用于+500°F（+260°C）以上的工作溫度。電纜可以焊接到傳感器，以在加壓環境中運行。所有這些功能確保了在高溫環境下的可靠運行。
美國PCB 176A04高溫壓力傳感器使用EX682A40型差分電荷放大器時，也請使用045M21B電纜。
美國PCB 176A04高溫壓力傳感器特點：
- 激光焊接，密封外殼
- 熔融陶瓷絕緣連接器
- 內部加速度補償使振動靈敏度最小化
- 室溫下提供校準，熱系數高達工作溫度
美國PCB 176A04高溫壓力傳感器參數：
- 測量范圍：300 psi（20.7 bar）
- 靈敏度：（±20％）15.5 pC / psi（225 pC / bar）
- 感應元件：UHT-12™
- 溫度范圍：-65至662°F（-54至350°C）
- 電氣連接器：2針
- 重量：122克（3.9盎司）
| 美國PCB 176A04高溫壓力傳感器性能 | |||
| 靈敏度（±20％） | 15.5 pC /磅 | 225 pC /巴 | |
| 測量范圍 | 300磅/平方英寸 | 20.7巴 | |
| 最大壓力（總） | 1450磅/平方英寸 | 100巴 | |
| 共振頻率 | ≥50kHz | ≥50kHz | |
| 橫向共振 | ≥10kHz的 | ≥10kHz的 | |
| 頻率響應 | 10 kHz的 | 10 kHz的 | [2] [3] |
| 非線性度 | ≤1％FS | ≤1％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.01磅/克 | ≤.00069巴/克 | |
| 溫度范圍（連續） | -65至662°F | -54至350°C | |
| 溫度范圍（間歇） | -320至752°F | -196至400°C | |
| 溫度響應 | 見圖表 | 見圖表 | [4] |
| 輻射暴露極限（積分中子通量） | 1E10牛頓/平方厘米 | 1E10牛頓/平方厘米 | |
| 輻射暴露極限（積分伽馬通量） | 1E8拉德 | 1E8拉德 | |
| 電的 | |||
| 輸出極性 | 微分 | 微分 | |
| 電容 | 45 pF | 45 pF | [5] |
| 內部電阻（室溫） | ≥1000000000歐姆 | ≥1000000000歐姆 | |
| 絕緣電阻（室溫） | ≥1000000000歐姆 | ≥1000000000歐姆 | |
| 內阻（572°F / 300°C） | ≥10000000歐姆 | ≥10000000歐姆 | |
| 絕緣電阻（572°F / 300°C） | ≥10000000歐姆 | ≥10000000歐姆 | |
| 物理 | |||
| 感應元件 | UHT-12™ | UHT-12™ | |
| 感應幾何 | 壓縮 | 壓縮 | |
| 筑屋材料 | 鎳合金 | 鎳合金 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 2針 | 2針 | |
| 重量 | 3.9盎司 | 122克 |
|
