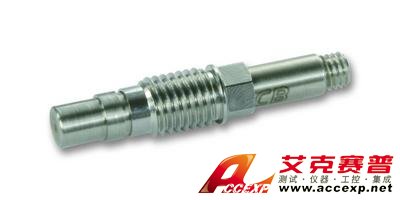

美國PCB 112B05高溫壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 112B05高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399...
申請服務
- 產品介紹
美國PCB 112B05高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399°C）?？梢蕴峁┨厥獾陌惭b適配器以適合現有的安裝孔?？墒褂盟溥m配器來提供較低溫度的熱穩定環境，從而允許傳感器在超出其正常工作范圍的應用中運行。UHT-12™傳感器可在不冷卻至+1200ºF（+650ºC）的渦輪機的情況下運行。建議將硬線電纜用于+500°F（+260°C）以上的工作溫度。電纜可以焊接到傳感器，以在加壓環境中運行。所有這些功能確保了在高溫環境下的可靠運行。
美國PCB 112B05高溫壓力傳感器特點：
- 激光焊接，密封外殼
- 熔融陶瓷絕緣連接器
- 內部加速度補償使振動靈敏度最小化
- 室溫下提供校準，熱系數高達工作溫度
美國PCB 112B05高溫壓力傳感器參數：
- 測量范圍：5000 psi（34475 kPa）
- 靈敏度：（±15％）1.1 pC / psi（.16 pC / kPa）
- 感應元件：石英
- 溫度范圍：-400至+500°F（-240至+260°C）
- 電氣連接器：10-32同軸插孔
- 重量：0.21盎司（6.0克）
| 美國PCB 112B05高溫壓力傳感器性能 | |||
| 靈敏度（±15％） | 1.1 pC /磅 | .16 pC /千帕 | |
| 測量范圍 | 5000磅/平方英寸 | 34475千帕 | |
| 最大壓力（靜態） | 10000磅/平方英寸 | 68950千帕 | |
| 共振頻率 | ≥200kHz | ≥200kHz | |
| 上升時間（反映） | ≤2.0µs | ≤2.0µs | |
| 非線性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.003psi /克 | ≤0.0021kPa /（m /s²） | |
| 溫度范圍（工作） | -400至+500°F | -240至+260°C | |
| 溫度響應 | 見圖表 | 見圖表 | [2] |
| 最高閃光溫度 | 3000°F | 1649°攝氏度 | |
| 最大沖擊 | 10000公斤 | 98070 m /s²包 | |
| 電的 | |||
| 輸出極性（正壓） | 負 | 負 | |
| 電容 | 24 pF | 24 pF | [2] |
| 絕緣電阻（室溫） | ≥1000000000000歐姆 | ≥1000000000000歐姆 | |
| 絕緣電阻（500°F / 260°C） | ≥1000000000歐姆 | ≥1000000000歐姆 | |
| 物理 | |||
| 感應元件 | 石英 | 石英 | |
| 感應幾何 | 壓縮 | 壓縮 | |
| 筑屋材料 | 17-4不銹鋼 | 17-4不銹鋼 | |
| 膜片 | 316L不銹鋼 | 316L不銹鋼 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 0.21盎司 | 6.0克 |
|
