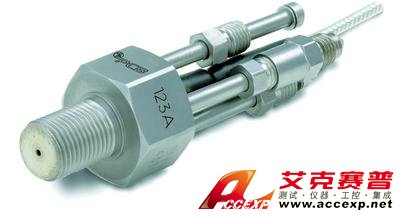

美國PCB 123A21高溫壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 123A21高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399...
申請服務
- 產品介紹
美國PCB 123A21高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399°C）。可以提供特殊的安裝適配器以適合現有的安裝孔?？墒褂盟溥m配器來提供較低溫度的熱穩定環境，從而允許傳感器在超出其正常工作范圍的應用中運行。UHT-12™傳感器可在不冷卻至+1200ºF（+650ºC）的渦輪機的情況下運行。建議將硬線電纜用于+500°F（+260°C）以上的工作溫度。電纜可以焊接到傳感器，以在加壓環境中運行。所有這些功能確保了在高溫環境下的可靠運行。
美國PCB 123A21高溫壓力傳感器特點：
- 激光焊接，密封外殼
- 熔融陶瓷絕緣連接器
- 內部加速度補償使振動靈敏度最小化
- 室溫下提供校準，熱系數高達工作溫度
美國PCB 123A21高溫壓力傳感器參數：
- 測量范圍：250 psi（1724 kPa）
- 靈敏度：（±15％）20 mV / psi（2.90 mV / kPa）
- 低頻響應：（-5％）0.50 Hz
- 共振頻率：> = 25 kHz（> = 25 kHz）
- 電氣連接器：整體電纜
- 重量：4.23盎司（120克）
| 美國PCB 123A21高溫壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 250磅/平方英寸 | 1724千帕 | |
| 有用的超量程（用于±10V輸出） | 500磅/平方英寸 | 3448千帕 | [3] |
| 靈敏度（±15％） | 20毫伏/磅 | 2.90毫伏/千帕 | |
| 最大壓力 | 5000磅/平方英寸 | 34475千帕 | |
| 解析度 | 0.005磅/平方英寸 | 0.034千帕 | [2] |
| 共振頻率 | ≥25kHz | ≥25kHz | [4] |
| 上升時間（反映） | ≤20µs | ≤20µs | [4] |
| 低頻響應（-5％） | 0.50赫茲 | 0.50赫茲 | |
| 非線性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.002psi /克 | ≤0.0014kPa /（m /s²） | |
| 溫度范圍（工作） | -100至+250°F | -73至+121°C | [5] |
| 溫度靈敏度 | ≤0.03％/華氏度 | ≤0.054％/攝氏度 | |
| 最高閃光溫度 | 10000°F | 5538°攝氏度 | |
| 最大沖擊 | 10000公斤 | 98070 m /s²包 | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥1.0秒 | ≥1.0秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 筑屋材料 | 17-4不銹鋼 | 17-4不銹鋼 | |
| 膜片 | 因瓦 | 因瓦 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 整體電纜 | 整體電纜 | |
| 重量 | 4.23盎司 | 120克 | |
| 氦氣流量（在1,500 psi下） | 40 scf /小時 | 1.13立方米/小時 | |
| 電纜長度 | 4英尺 | 1.2米 | |
| 水流量（50 psi時） | 1.2加侖/分鐘 | 4.5升/分鐘 |
|
