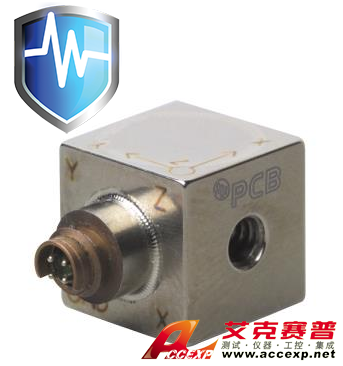

美國PCB 333B50 結構測試傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 333B50 結構測試傳感器特性： 靈敏度：（10％）1000毫伏/克（102毫伏/（米/秒）） 測量范圍：5克PK（49米/秒峰） 寬帶解決方案：0.00005克均方根（0.0005米/秒RMS） 頻率范圍：（5％時）0.5至...
申請服務
- 產品介紹
靈敏度：（±10％）1000毫伏/克（102毫伏/（米/秒²））
測量范圍：±5克PK（±49米/秒²峰）
寬帶解決方案：0.00005克均方根（0.0005米/秒²RMS）
頻率范圍：（±5％時）0.5至3000赫茲
重量：0.26盎司（7.5克）
| 美國PCB 333B50 結構測試傳感器性能 | |||
| 靈敏度（±10％） | 1000毫伏/ G | 102毫伏/（米/秒²） | |
| 測量范圍 | ±5克PK | ±49米/秒²PK | |
| 頻率范圍（±5％） | 0.5到3000赫茲 | 0.5到3000赫茲 | |
| 諧振頻率 | ≥20千赫 | ≥20千赫 | |
| 相位響應（±5°）（70°F [21°C]） | 2.5到3000赫茲 | 2.5到3000赫茲 | |
| 寬帶解決方案（1〜10000赫茲） | 0.00005克有效值 | 0.0005米/秒²RMS | [3] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | [2] |
| 環(huán)境的 | |||
| 超載限制 | ±4000克PK | ±39000米/秒²PK | |
| 溫度范圍 | 0至+150°F | -18至+66℃， | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [3] |
| 基座應變靈敏度 | 0.01克/με | 0.1（米/秒²）/με | [3] |
| 電動 | |||
| 激勵電壓 | 18至30 VDC | 18至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤500歐姆 | ≤500歐姆 | |
| 輸出偏壓 | 7至12伏直流 | 7至12伏直流 | |
| 放電時間常數 | 0.7到2.0秒 | 0.7到2.0秒 | |
| 頻譜噪聲（10赫茲） | 3.8微克/√Hz的 | 37（微米/秒2）/√Hz的 | [3] |
| 頻譜噪聲（100赫茲） | 1.1微克/√Hz的 | 11（微米/秒2）/√Hz的 | [3] |
| 頻譜噪音（1千赫） | 0.4微克/√Hz的 | 3.9（微米/秒2）/√Hz的 | [3] |
| 物理 | |||
| 重量 | 0.26盎司 | 7.5克 | [3] |
| 傳感元件 | 陶瓷的 | 陶瓷的 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 鈦 | 鈦 | |
| 封口 | 密閉 | 密閉 | |
| 尺寸 - 長 | 0.68 | 17.3毫米 | |
| 尺寸 - 寬 | 0.45 | 11.4毫米 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
