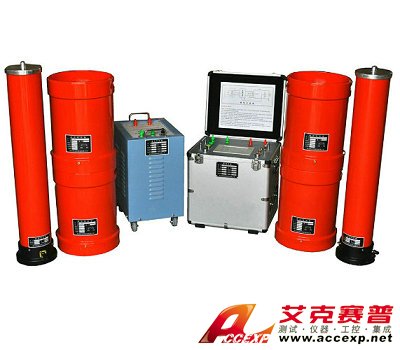

ACCEXP-DFXZ 發電機交流耐壓諧振裝置
名稱：高壓電力測試儀
品牌：
型號：
簡介：ACCEXP-DFXZ 發電機交流耐壓試驗要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45 Hz～65Hz，但是在很多試驗場合,要求對發電機進行的是50 Hz 2 Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗...
申請服務
- 產品介紹
ACCEXP-DFXZ 發電機交流耐壓試驗要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45 Hz～65Hz，但是在很多試驗場合,要求對發電機進行的是50 Hz ±2 Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。ACCEXP-DFXZ針對此現狀設計制定了調頻調感式發電機交流耐壓諧振裝置。
ACCEXP-DFXZ產品特性:
1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下（1/ Q>10）；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全
2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率（THD）極小，優于現有所有類型的交流耐壓設備
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的（1/Q）能有效防止擊穿后擴大對故障點的損傷
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長（秒數）是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險
ACCEXP-DFXZ產品特性:
1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下（1/ Q>10）；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全
2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率（THD）極小，優于現有所有類型的交流耐壓設備
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的（1/Q）能有效防止擊穿后擴大對故障點的損傷
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長（秒數）是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險
| 額度輸出電壓 | 0～60kV（AC有效值）及以下 |
| 輸出頻率 | 50Hz |
| 諧振電壓波形 | 純正弦波,波形畸變率≤1% |
| 工作制 | 滿功率連續工作時間1min |
| 品質因素 | 10～40 |
| 最大試驗容量 | 3000kVA及其以下 |
| 工作電源 | 380V±15%、工頻50Hz |
