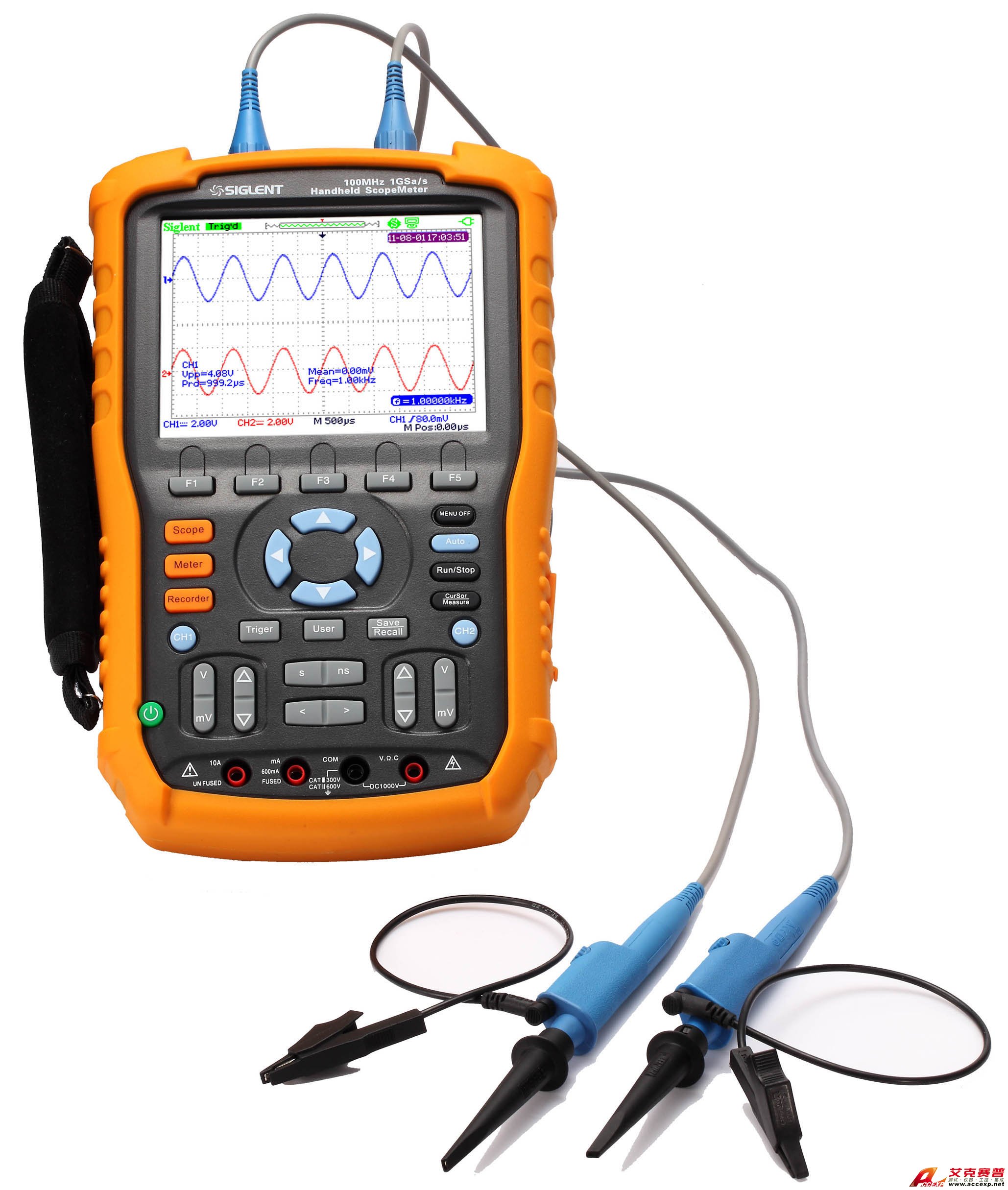

鼎陽SIGLENT SHS1102 示波器
名稱：示波器
品牌：
型號：
簡介：鼎陽SIGLENT SHS1102 示波器鼎陽科技有限公司經數年研究、采用專用的隔離芯片，具有高集成、低功耗、小體積等特點，集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能于一身，是中國第一款全隔離數字式手持示波表，打破海外同行的...
申請服務
- 產品介紹
鼎陽SIGLENT SHS1102 示波器鼎陽科技有限公司經數年研究、采用專用的隔離芯片，具有高集成、低功耗、小體積等特點，集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能于一身，是中國第一款全隔離數字式手持示波表，打破海外同行的壟斷，具有完全自主知識產權的產品。
鼎陽SIGLENT SHS1102 示波器特點：
1、開關電源、變頻器、變流器、照明電子等電力電子電路測量
2、風電、光伏發電等新能源設備測試
3、汽車電子、電動汽車測試
4、電力系統強電測試
5、工業現場電氣調試測試
6、教育科研
7、野外測試
鼎陽SIGLENT SHS1102 示波器特點：
1、開關電源、變頻器、變流器、照明電子等電力電子電路測量
2、風電、光伏發電等新能源設備測試
3、汽車電子、電動汽車測試
4、電力系統強電測試
5、工業現場電氣調試測試
6、教育科研
7、野外測試
| 示波器部分 | ||
| 型號 | SHS1062 | SHS1102 |
| 帶寬 | 60MHz | 100MHz |
| 上升時間 | ≤5.8ns | ≤3.5ns |
| 實時采樣率 | 1GS/s | |
| 等效采樣率 | 50GS/s | |
| 垂直靈敏度 | 5mV～100V/div | |
| 時基檔位 | 5ns～50s/div | 2.5ns～50s/div |
| Scan:100ms～50s/div | ||
| 存儲深度 | 2M | |
| 觸發類型 | 邊沿，脈寬，視頻，交替，斜率 | |
| 垂直分辨率 | 8位 | |
| 硬件頻率計 | 6位觸發頻率計 | |
| 接口 | USB Device、USB Host | |
| 數學值 | 加，減，乘，除，F(xiàn)FT | |
| 界面顯示 | 彩色TFT-LCD，320×234顯示 | |
| 萬用表部分 | ||
| 最大顯示位數 | 6000 | |
| 項目 | 檔位 | 精度 |
| 直流電壓測量 | 60mV - 1000V | ±1%±15digit |
| 交流電壓測量 | 60mV –750V | ±1%±15digit |
| 直流電流測量 | 60mV -10A | ±1%±5digit |
| 交流電流測量 | 60mV -10A | ±1%±5digit |
| 電容測量 | 40.00nF | ±3%±10digit |
| 400.0nF-400.0uF | ±4%±5digit | |
| 電阻測量 | 600Ω - 60MΩ | ±1%±5digit |
| 通斷測試 | <50Ω | |
| 二極管 | 0V～2.0V | |
| 趨勢圖功能 | 1.6M個點 | |
| 深存儲波形記錄 | 7M個點 | |
| 測量模式 | 手動/自動 | |
| 隔離等級 | ||
| 最大輸入電壓 | ||
| 輸入端口直接輸入 | 300V CATⅡ | |
| 輸入端口通過10：1探頭輸入 | 1000V CATⅡ，600V CATⅢ | |
| METER最大輸入 | 1000V CATⅡ | |
| 最大浮動電壓 | ||
| 示波器BNC參考至地面 | 1000V CATⅡ，600V CATⅢ | |
| 通道之間 | 1000V CATⅡ，600V CATⅢ | |
| 萬用表COM地至地面 | 600V CATⅡ，300V CATⅢ | |
| 萬用表最大輸入電壓 | DC 1000V，AC 750V | |
| 安全：按下列儀器等級Ⅱ，污染程度2級的標準設計，適于測量1000V；或按下列儀器等級Ⅲ，污染程度2級的標準設計，適于測量600V | ||
| 一般特征 | ||
| 界面顯示 | 彩色TFT-LCD，320×234顯示 | |
| 供電方式 | 本機電池供電或外界直流適配器供電 | |
| 電源 | 內置可充電鋰電池：7.4V 4500mAh，電池工作＞3小時；外置直流適配器：100-240V 50/60Hz輸入 9V 4A輸出 | |
| 機身重量 | 1.5Kg | |
| 機身尺寸 | 163.2mm×259.5mm×53.3mm | |
| 配件 | 無源探頭二根，電源線，直流適配器、萬用表筆 | |
