泰克 MSO3014 示波器
名稱：示波器
品牌：
型號：
簡介：主要特點和優點 主要性能指標 500, 300, 100 MHz 帶寬型號 2 通道和4 通道型號 16 條數字通道(MSO 系列) 所有通道上2.5 GS/s 的采樣率 所有通道上5 M 點的記錄長度 50,000 wfm/s 的最大波形...
申請服務
- 產品介紹
主要特點和優點
主要性能指標
- 500, 300, 100 MHz 帶寬型號
- 2 通道和4 通道型號
- 16 條數字通道(MSO 系列)
- 所有通道上2.5 GS/s 的采樣率
- 所有通道上5 M 點的記錄長度
- >50,000 wfm/s 的最大波形捕獲速率
- 成套高級觸發
簡便易用功能
- Wave Inspector® 控制功能，輕松導航和自動搜索波形數據
- 29 種自動測量FFT 分析，簡化波形分析
- TekVPI® 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
- 9 英寸(229 mm) WVGA 寬屏彩色顯示器
- 體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4 公斤)
連接能力
- 前面板和后面板上的USB 2.0主機端口，迅速簡便地存儲數據、進行打印及連接USB 鍵盤
- 后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印兼容PictBridge® 的打印機
- 集成10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
選配串行觸發和分析功能
- I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自動串行觸發、解碼和搜索選項
混合信號設計和分析(MSO 系列)
- 并行自動觸發、解碼和搜索功能
- 多通道建立時間和保持時間觸發
- MagniVuTM高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率
選配應用支持
- 電源分析
- HDTV 和自定義視頻分析
MagniVuTM 高速采集技術
MSO3000 系列上的主數字采集模式將在500 MS/s 時(2 ns分辨率)捕獲高達5 M 點。除主記錄外，MSO3000 還提供了一種超高分辨率記錄，稱為MagniVu，在高達8.25 GS/s 時(121.2 ps)時采集10,000 點。在每次觸發時都采集主波形和MagniVu 波形，可以在顯示屏上隨時在運行或停止之間切換。MagniVu的定時分辨率明顯要比市場上類似的MSO 精細，在數字波形上進行關鍵定時測量時讓您放心。

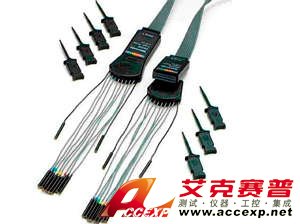

P6316 MSO探頭提供了兩個8通道適配夾，簡化了與設備的連接。
P6316 MSO 探頭
這種獨特的探頭設計提供了兩個八通道適配夾，簡化了連接被測設備的過程。在連接到方形引腳時，P6316 可以直接連接中心相距1/10英寸的8×2方形引腳頭部。在要求更高的連接靈活性時，您可以使用自帶的飛線束和抓斗，夾到表面安裝設備或測試點上。P6316提供了杰出的電氣特點，電容負荷僅8 pF，輸入阻抗為101 kΩ。
