Tektronix MDO4054-6 混合域示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix MDO4054-6 混合域示波器 型號 模擬通道 模擬帶寬 模擬采樣率 記錄長度 數字通道 RF 通道 RF頻率范圍 參考價格* MDO4054-6 4 500 MHz 2.5 GS/s 20 M 16 1 50 kHz...
- 產品介紹

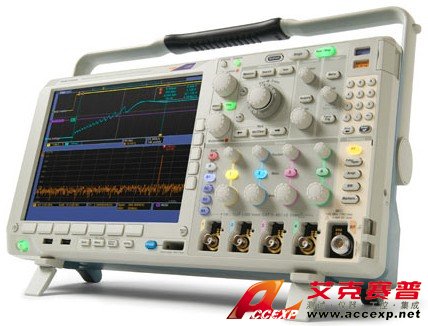

Tektronix MDO4054-6 混合域示波器
| 型號 | 模擬通道 | 模擬帶寬 | 模擬采樣率 | 記錄長度 | 數字通道 | RF 通道 | RF頻率范圍 | 參考價格* |
| MDO4054-6 | 4 | 500 MHz | 2.5 GS/s | 20 M | 16 | 1 | 50 kHz – 6 GHz | US$23,300 |
泰克Tektronix MDO4054-6 混合域示波器是混合域示波器。Tektronix MDO4054-6 混合域示波器可以捕獲時間相關的模擬信號、數字信號和RF信號，在系統級全面了解自己的設備。Tektronix MDO4054-6 混合域示波器可以一目了然地看到時域和頻域。Tektronix MDO4054-6 混合域示波器可以觀察任意時點上的RF頻譜，查看其隨時間或設備狀態變化情況。Tektronix MDO4054-6 混合域示波器可以使用與您的設計擁有同樣集成度的示波器，迅速高效地解決最復雜的電路問題。
Tektronix MDO4054-6 混合域示波器功能 優點
專用RF輸入 -60 dBc動態范圍(典型值)，準確分析RF信號。
時間相關顯示 模擬信號、數字信號和RF信號時間相關顯示，查看電路中在任何時點發生的情況。
頻譜時間 在采集數據中移動頻譜時間，考察RF頻譜怎樣隨時間或器件狀態變化。
寬捕獲帶寬 > 1 GHz超寬捕獲帶寬，查看任何時點上關心的整個頻譜。
高級RF觸發 高級RF強力觸發，包括脈寬觸發、欠幅脈沖觸發、邏輯觸發、等等，迅速捕獲特定RF事件。
自動和手動RF標記 簡便地定義門限和漂移值，自動標記滿足標準的所有峰值，或在頻譜中標記自己的點。
RF對時間曲線 簡便地查看時域中顯示的RF信號的幅度、頻率或相位隨時間變化；簡便地測量RF/系統時延。
串行總線和并行總線觸發和分析 自動觸發、解碼和搜索功能，迅速調試并行總線和/或常用串行總線。
基于MSO4000B平臺 屢獲大獎的平臺提供了多種完善工具，包括DPO技術、Wave Inspector®、等等，快速調試被測器件。
| 泰克 TEK MD04000 系列混合域示波器產品型號 | ||||||||
| 型號 | 模擬通道 | 模擬帶寬 | 模擬采樣率 | 記錄長度 | 數字通道 | RF 通道 | RF頻率范圍 | 參考價格* |
| MDO4054-3 | 4 | 500 MHz | 2.5 GS/s | 20 M | 16 | 1 | 50 kHz – 3 GHz | US$23,300 |
| MDO4054-6 | 4 | 500 MHz | 2.5 GS/s | 20 M | 16 | 1 | 50 kHz – 6 GHz | US$23,300 |
| MDO4104-3 | 4 | 1 GHz | 5 GS/s | 20 M | 16 | 1 | 50 kHz – 3 GHz | US$23,300 |
| MDO4104-6 | 4 | 1 GHz | 5 GS/s | 20 M | 16 | 1 | 50 kHz – 6 GHz | US$33,300 |
主要性能指標
4 條模擬通道
500 MHz 或1 GHz 帶寬型號
16 條數字通道
MagniVu™ 高速采集技術，提供了60.6 ps 的精細定時分辨率
1 條RF 通道
50 kHz - 3 GHz 或50 kHz - 6 GHz 頻率范圍
≥1 GHz 的超寬捕獲帶寬
標配無源電壓探頭，3.9 pF 電容負荷和500 MHz 或1 GHz模擬帶寬
混合域分析
在一臺儀器中以時間相關方式采集模擬信號、數字信號和RF信號
Wave Inspector®旋鈕，可以從時域和頻域中簡便地瀏覽時間相關數據
從RF 輸入中導出幅度、頻率和相位隨時間變化波形
可以選擇頻譜時間，發現和分析RF 頻譜怎樣隨時間變化-甚至在停止采集時
頻譜分析
專用前面板旋鈕，用于經常執行的任務
自動峰值標記，識別頻譜峰值的頻率和幅度
手動標記，實現非峰值測量
軌跡類型包括：正常軌跡，平均軌跡，最大保持軌跡，最小保持軌跡
檢測類型包括：+Peak，-Peak，平均值，樣點
頻譜瀑布圖顯示，簡便地觀察和了解緩慢變化的RF 現象
自動測量包括：通道功率，鄰道功率比(ACPR)，占用帶寬(OBW)
觸發RF 功率電平
觸發頻譜分析或自由運行頻譜分析
易用性特點
明亮的10.4 英寸(264 mm) XGA 彩色顯示器
體積小，重量輕：深僅5.8 英寸(147 mm)，重僅11 磅(5 公斤)
連接能力
前后面板各兩個USB 2.0 主控端口，迅速簡便地存儲數據、打印及連接USB 鍵盤
后面板USB 2.0 設備端口，簡便地連接電腦或直接打印到PictBridge®兼容打印機上
集成10/100/1000BASE-T 以太網端口，實現聯網。視頻輸出端口，把示波器畫面導出到監視器或投影儀上
選配串行觸發和分析
串行協議觸發、解碼和搜索I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553, 和I2S/LJ/RJ/TDM
選配應用支持
高級RF 觸發
電源分析
極限和模板測試
HDTV 和自定義視頻分析
