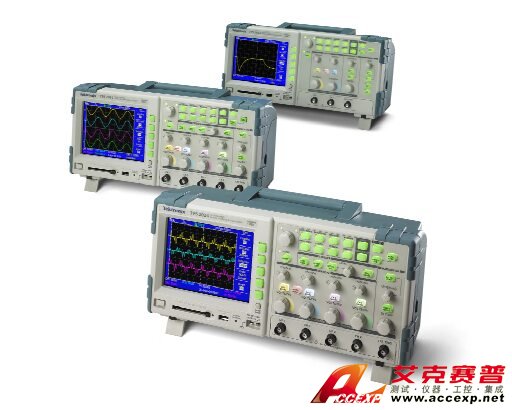

Tektronix TPS2024示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix TPS2024示波器帶寬：200MHz 最高實時取樣速率：2.0GS/s 4個完全隔離和浮動通道，再加上隔離的外部觸發 Tektronix TPS2024示波器安裝兩個電池以供 8 小時連續電池操作，可熱插拔...
申請服務
- 產品介紹
Tektronix TPS2024示波器帶寬：200MHz
最高實時取樣速率：2.0GS/s
4個完全隔離和浮動通道，再加上隔離的外部觸發
Tektronix TPS2024示波器安裝兩個電池以供 8 小時連續電池操作，可熱插拔，完全不受交流電源限制
與同等價格的產品相比，可選的功率應用程序軟件提供最廣的功率測量功能
使用 OpenChoice 軟件或集成CompactFlash大容量存儲器，可快速編制文檔和分析測量結果
Tektronix TPS2024示波器所有型號的 FFT 標準配置；
高級觸發可以迅速捕獲感興趣的事件
使用傳統的、模擬風格的旋鈕和多語言用戶界面可輕松操作示波器
Tektronix TPS2024示波器通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助簡化了設置和操作
使用帶背景光的菜單按鈕/顯示屏以及亮度/對比度控制調整示波器以適應您的操作環境
| 特點 | TPS2024 |
| 隔離通道 | 4 |
| 帶寬*1 (MHz) | 200 |
| 各通道取樣速率 (GS/s) | 2GS/s |
| 記錄長度 | 2.5 K 點 |
| 顯示屏 (1/4 VGA LCD) | 彩色 |
| 電池工作時間 | 兩個熱插拔電池組的容量。一個標準電池組提供 4 小時電池工作時間?？蛇x的第二個電池組將電池工作時間延長至 8 小時。通過熱插拔充電電池，可實現不間斷的電池工作。 |
| 自動測量 | 11 |
| 隔離外部觸發輸入（阻抗隔離 | “是” |
| 垂直分辨率 | 8 位（常規或平均值） |
| 垂直靈敏度 | 2 mV 至 5 V/div,所有型號經過校準微調 |
| 直流垂直精度 | ±3% |
| 垂直縮放 | 垂直擴展或壓縮活動或靜止的波形 |
| 最大輸入電壓(1MW) | BNC 信到 BNC 外殼為 300 VRMS CAT II ，使用可選 P5120 高壓無源探頭時探頭端部到地為 1000VRMS |
| 浮動電壓 | 600 V RMS< CAT II 或 300 V RMS< CAT III BNC 外層到地，1200 V RMS CAT II 任意兩個通道公共端之間，且每個通道端間與地之間電壓不超過 ±600 VRMS |
| 位置范圍 | 2 mV 至 200 mV/div ±2 V ；>200 mV 至 5 V/div ±50 V |
| 帶寬限制 | 20 MHz |
| 線性動態范圍 | ±5 div |
| 時基范圍 | 5 ns 至 50 s/div |
| 時基精確度 | 50 ppm |
| 輸入阻抗 | 1M W ±2 %與 20pF 并聯 |
| 輸入耦合 | 交流、直流、GND |
| 水平縮放 | 水平擴展或壓縮活動或靜止波形 |
| FFT | 標準配置 |
| RS-232 、Centronics -并行端口 | 標準配置 |
| 個人計算機互聯性 | 標準配置 |
| 集成大容量存儲器 | 標準配置 |
| 功率測量 | 可選軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標 |
| 示波器型號 | 帶寬 | 采樣率 | 記錄長度 | 通道 |
| Tektronix TPS2024示波器 | 200 MHz | 2.0 GS/s | 2.5 K | 4 |
| Tektronix TPS2014示波器 | 100 MHz | 1.0 GS/s | 2.5 K | 4 |
| Tektronix TPS2012示波器 | 100 MHz | 1.0 GS/s | 2.5 K | 2 |
