艾克賽普 Chroma 8020 配接器/充電器自動測試系統
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 8020 配接器/充電器自動測試系統是在生產線上測試配接器與充電器的最佳測試系統，8020可支援同時一次測試多顆待測物，大幅提升生產線產能，并且兼具 Chroma 8000系統靈活的硬體架構，可選擇多種硬體例如交流電...
申請服務
- 產品介紹
優化的測試項目
Chroma 8020自動測試系統配備了針對待測物(配接器/充電器)特性優化后之標準測試項目，使用者只需在標準測試項目上定義測試條件和測試規格即可測試。 優化后的測試項目涵蓋了7類電源測試要求：輸出特性(OUTPUT PERFORMANCE) 檢測待測物的一般性能、輸入特性(INPUT CHARACTERISTIC)檢測電源的輸入?yún)?shù)、穩定度測試(REGULATION TESTS) 檢測待測物在輸入電源和負載變化時的穩定性、時序和瞬態(TIMING & TRANSIENT)測量開機及關機時的瞬時狀態及各事件的時間、保護測試(PROTECTION TESTS) 觸發電源的保護電路、特殊測試(SPECIAL TESTS)和特殊功能(SPECIAL FEATURES) 提供了測試電源的特殊功能與方法。
|
輸出特性測試 1. 直流輸出電壓 2. 直流輸出電流 3. 直流輸出功率 4. 峰對峰值雜訊 5. 有效值雜訊 6. 效率 7. 測試中調整 8. 過沖電壓 |
輸入端特性測試
穩定度測試 |
時序以及暫態特性測試
保護特性測試
特殊測試
特殊功能 |

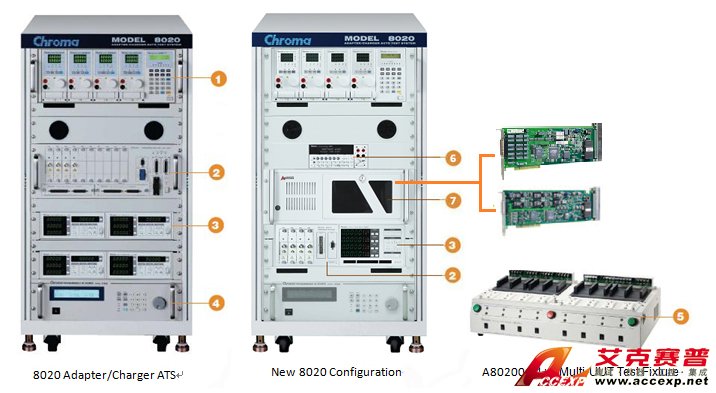

1. 直流電子負載：Model 6310A/6330A/63600 series
2. 時序/雜訊分析儀：Model 6011/80611 + 80611N*2 ; 新產品：Model 80614
3. 功率分析儀：Model 66200系列數位式功率表 ; 新產品：Model 66204
4. 交流電源供應器：Model 6500/61500/61600系列
5. 治具：A802001 4+4 雙切測試控制器
6. 六位半數位多功能電表：Model 12061
7. 系統控制器*1：工業電腦
*1:可內含DMM卡84904與控制卡84903
84904:可應用于充電器ID pin 輸出電壓量測
84903:可應用于Quick Charge 2.0充電器協定模擬
A802001 是特別設計提供使用者測試Adapter/Charger，需搭配Chroma 8020 ATS軟體控制使用。
A802001 4+4雙切測試控制器具備下列功能：
- 可做左右雙切。
- 單邊測試一次最多4個待測物。
- 提供待測物測試短路保護功能。
- 雙切模式有三種(手動、自動、自動+預約)，由后背板之切換開關設定。
- 左右各四組開關，設定各測試通道是否啟用并有LED顯示是否啟用。
- 提供待測物OVP功能測試。
- 左右各四組萬用插座，插座各自獨立可供使用者拆卸更換。

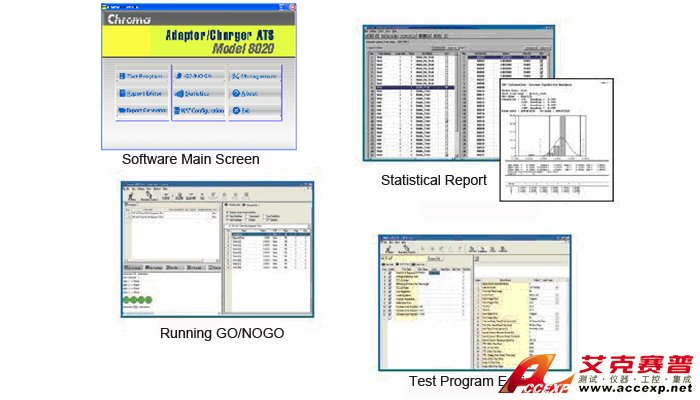

自動測試系統軟體平臺
Chroma 8020自動測試系統的軟體平臺，特別針對生產線上使用所需，整個軟體功能操作簡單。 Chroma 8020自動測試系統的軟體運行于Windows 98/2000/NT/XP環境，為其提供了必要的周邊支援。
