艾克賽普 Chroma 36010 可程控邏輯腳位模塊
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 36010 可程控邏輯腳位模塊是艾克賽普公司全權代理臺灣Chroma公司的產品。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 36010 可程控邏輯腳位模塊的產品特性和功能應用，如有疑問或者需要相...
申請服務
- 產品介紹
艾克賽普 Chroma 36010 可程控邏輯腳位模塊應用范圍
- Logic and mixed signal validation and test
- Digital pattern generator and vector capture
- Consumer IC and electronics test
- Logic test subsystem for DC and RF ATE

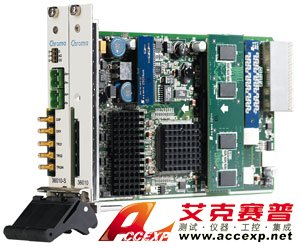

36010 可程控 100MHz 邏輯腳位模塊，可用于特性分析、驗證以及數字 / 混合訊號 IC或電子組件測試。每個模塊包含一組Sequence Pattern Generator以及8個I/O雙向控制通道。36010最多可擴充達64組通道以符合不同用途，此外，基于per-pin的架構, 每個通道皆配有32M的vector memory、32組clock、32組waveform與1個 PMU channel，與其他類似性能的 ATE 設備相比， 36010 可提供快速且精確的測試功能。
Sequence Pattern Generator
36010 可程控邏輯腳位模塊提供17種以上的 sequence 指令，包括 jump、match、 loop、 repeat等，可以控制pattern的執行流程。 36010 配有 32M的 sequence command 內存，允許每行 vector 擁有獨立的sequence command 來控制 pattern的執行流程。此外, 每個Sequence Pattern Generator 可以支持最多8個Logic Pin Electronics Cards, 即表示最多可支持64 個I/O channels 與8個 DUT同時測試。
艾克賽普 Chroma 36010 可程控邏輯腳位模塊邏輯腳位模塊
每張邏輯腳位卡皆采用 Chroma® PINF ICs 來達到高精準的timing及彈性化 waveform output 功能。Per-pin timing generator 提供32組clock，包含6個可編輯的edges。至于 per-pin waveform generator則可提供每組I/O雙向控制通道 32 組可編輯的 waveform，具有快速切換的特性。在 analog的功能中，邏輯腳位模塊具有tri-level的 driver 與 comparator，可編寫分辨率達610uV， 36010 同時配有 active load、per-pin PMU 以及高電壓驅動功能。另外，36010 也支持scan pattern 功能，可進行掃描測試。
專用軟件 CRISP(Chroma Integrated Software Platform)
除了支持 LabView 與 LabWindows 環境之外, Chroma® 也提供了專用軟件CRISP作為選擇。為了涵蓋各種IC debugging的需求，CRISP包含許多軟件模塊，CRISP的作業平臺為Microsoft Windows XP®，使用 C++ 作為測試程序語言，提供用戶簡易、彈性化以及快速的圖形化接口軟件來符合各種需求。Project IDE tool 可以讓測試程序的產生更為簡單與快速；在 test program debugging 的場合，CR I S P 提供完整的 d e b u g gi n g 軟件工具，包含 Pl an Debugge r、Da t a log、 Waveform、Scope、SHMOO、Pin Margin、 Wafer Map、Summary、Histogram、STDF、Test Condition Monitor、Pattern Editor等完整的工具給使用者。
