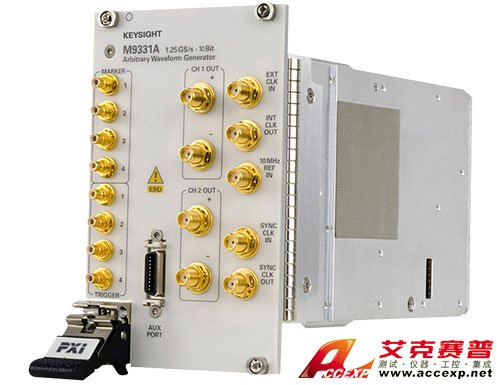

keysight是德 M9331A 任意波形發生器
名稱：其他儀器與工具
品牌：
型號：
簡介：keysight是德 M9331A 任意波形發生器主要特性與技術指標 主要應用技術指標 寬帶寬高信號質量 DDS 和動態排序選件 功能 寬帶寬任意波形發生器 高信號質量 性能特征 10 位分辨率 1.25 GS/s 采樣率適用于 500 M...
申請服務
- 產品介紹
keysight是德 M9331A 任意波形發生器主要特性與技術指標
主要應用技術指標
• 寬帶寬高信號質量
• DDS 和動態排序選件
功能
• 寬帶寬任意波形發生器
• 高信號質量
性能特征
• 10 位分辨率
• 1.25 GS/s 采樣率適用于 500 MHz 帶寬/通道
• 先進序列引擎
keysight是德 M9331A 任意波形發生器描述
Keysight M9331A 任意波形發生器具有生成復雜超寬帶（UWB）波形的卓越性能。它在單一儀器中提供了高采樣率和高位分辨率特性，使設計人員能夠生成理想的 UWB 波形，以便進行精確的系統和子系統測試。M9331A 的每個通道可提供 500 MHz 的調制帶寬和超過 50 dBc 的無雜散動態范圍。M9331A 與寬帶 I/Q 上變頻器結合使用時，可在微波頻率上實現 1 GHz 的調制帶寬，從而在中頻和射頻子系統測試中進行真正的信號仿真。
使用這些產品的典型應用包括：UWB 測試與測量、無線通信測試與測量和商業測試與測量應用。
特性
- 雙輸出通道支持差分和單端設計
- 通過多個模塊的同步運行實現多發射機和多路徑的仿真
- 可通過高級排序引擎創建復雜波形
- 利用現有軟件：使用 MATLAB® 代碼和其他程序（例如 N7509A 波形生成工具箱），簡化集成
- 1.25 GS/s 采樣時鐘
- 10 位垂直分辨率
- 雙通道工作
- 差分和單端輸出
- 高達 16 MS 的波形存儲器（可選）
- 多模塊同步
- 高達 125 k 的可定義波形片斷
- 高達 16 k 的獨特可定義序列
- 兼容 IVI-COM 和 IVI-C 驅動程序
- MATLAB® 和 LabView™ 全套儀器控制功能
- 兼容 cPCI、PXI 和 PXIe 主機
- 使用是德信號生成中的最新技術，創建復雜的情境
keysight是德 M9331A 任意波形發生器要點
同時生成寬帶寬和寬動態范圍的信號
M9300 系列任意波形發生器（AWG）在PXIe上為您提供高分辨率和寬帶寬的波形，以及優異的信號質量?？蔀槔走_(dá)、衛星和頻率捷變通信系統生成最真實的波形。
- 每個通道擁有 500 MHz 的帶寬，采樣率高達 1.25 GSa/s
- 高達 15 位的分辨率
- 靈活的信號生成
- 優異的信號保真度使您能夠充滿信心地調試最復雜的設計
- 可以生成純凈或失真信號，用于對您的器件進行極限測試
- 歐盟地區客戶通知：本產品缺少歐盟 RoHS 指令 2011/65/EU 一致性證明，因此是德科技不再供貨。但在當前的全球支持期限內，是德科技將繼續提供服務和支持。
keysight是德 M9331A 任意波形發生器卓越性能
M9300 系列為設計人員提供了目前市場上的商用任意波形發生器中最先進的數模（DAC）技術。每個模塊均包括兩個高速 DAC，以便在每個通道上提供 500 MHz 的信號帶寬、以及 ≤ -65 dBc 的無雜散動態范圍（SFDR）。您可以選擇使用 DAC 的差分輸出或使用多個信號調理路徑的單端輸出來驅動設計。
雖然有些任意波形發生器要求您在輸出通道數和差分輸出之間進行權衡，但 M9300 系列兩者兼顧——因此您既能成功完成設計，同時也無需混搭測試路徑。此外，每個通道都可以輸出波形，作為中頻或基帶信號用于 I/Q 上變頻。
keysight是德 M9331A 任意波形發生器主要技術指標
采樣率
1.25 GSa/s
分辨率位數
10 或 15 位
模擬帶寬
1 GHz
無雜散動態范圍（SFDR）
65 dBc
