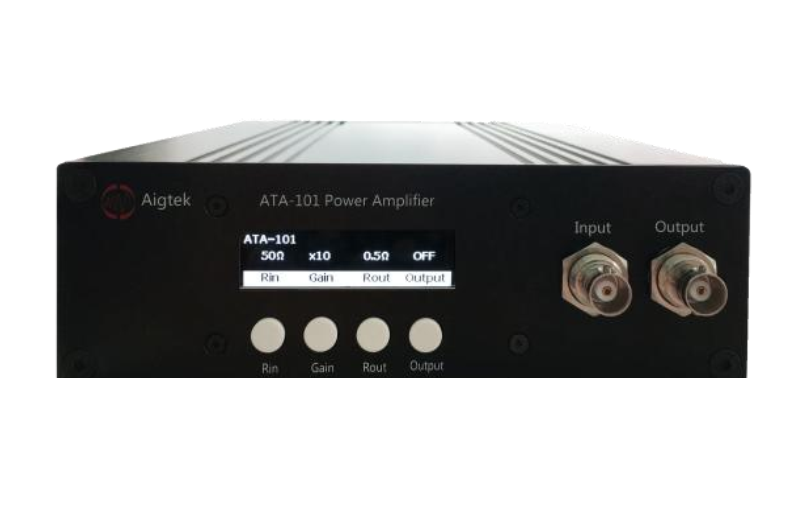

安泰 ATA-100系列功率放大器
名稱：其他儀器與工具
品牌：
型號：
簡介：ATA-100系列是一款理想的可放大交、直流信號的功率放大器。帶寬高達DC~5MHz，并且具有50Ω、1MΩ兩檔輸入電阻可選，完美匹配高、低內阻的信號源，實現信號的完美放大。輸出電阻0.5Ω、50Ω可調，客戶可根據測試需求靈活選擇。技術參數...
申請服務
- 產品介紹
ATA-100系列是一款理想的可放大交、直流信號的功率放大器。帶寬高達DC~5MHz，并且具有50Ω、1MΩ兩檔輸入電阻可選，完美匹配高、低內阻的信號源，實現信號的完美放大。輸出電阻0.5Ω、50Ω可調，客戶可根據測試需求靈活選擇。
技術參數
- 帶寬（-3dB）DC~5MHz
- 最大輸出電壓25Vp-p（±12.5Vp）
- 最大輸出電流2Ap
|
型號 |
ATA-101 |
ATA-103 |
ATA-105 |
|
輸出形式 |
單端輸出 |
單端輸出 |
單端輸出 |
|
帶寬（-3dB） |
DC~1MHz |
DC~3MHz |
DC~5MHz |
|
最大輸出電壓 |
25Vp-p（±12.5Vp） |
25Vp-p（±12.5Vp） |
25Vp-p（±12.5Vp） |
|
最大輸出電流 |
1Ap（DC~50Hz） |
1Ap（DC~50Hz） |
1Ap（DC~50Hz） |
|
2Ap（>50Hz） |
2Ap（>50Hz） |
2Ap（>50Hz） |
|
|
最大輸出功率 |
25Wp |
25Wp |
25Wp |
|
保險絲 |
2A/250V |
2A/250V |
2A/250V |
|
電壓增益 |
x1/x10可調 |
x1/x10可調 |
x1/x10可調 |
|
負載RL上限 |
≥12Ω（DC~50Hz） |
≥12Ω（DC~50Hz） |
≥12Ω（DC~50Hz） |
|
≥5.75Ω（>50Hz） |
≥5.75Ω（>50Hz） |
≥5.75Ω（>50Hz） |
|
|
壓擺率 |
≥56V/μs |
≥167V/μs |
≥278V/μs |
|
輸出電阻 |
0.5Ω /50Ω (可定制） |
||
|
輸入電阻 |
50Ω / 1MΩ |
||
|
輸入幅度 |
0~10Vp-pMAX |
||
|
輸出電壓誤差 |
≤±3%FS@1kHz |
||
|
諧波失真（THD） |
≤0.5%@1kHz，25Vp-p |
||
|
輸出電壓零點漂移 |
≤±0.2V |
||
|
信噪比 |
≥60dB |
||
|
輸出接口 |
BNC |
||
|
保護 |
過流保護 |
||
|
信號地 |
與機殼、電源線地相連 |
||
|
供電電壓 |
AC220V±10%，50Hz |
||
|
工作溫度 |
0℃~45℃ |
||
|
儲存溫度 |
-20℃~50℃ |
||
|
工作濕度 |
≤80%RH，無冷凝 |
||
|
尺寸（寬*高*深） |
168*55*290mm |
||
