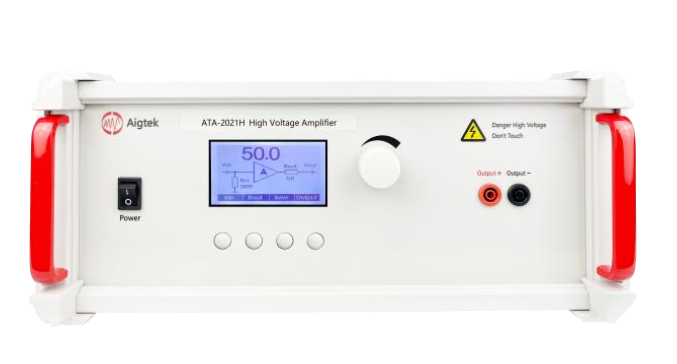

安泰 ATA-2000系列高壓放大器
名稱：其他儀器與工具
品牌：
型號：
簡介：ATA-2000系列是一款理想的可放大交、直流信號的高壓放大器。最大差分輸出1600Vp-p (±800Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，同時雙通道高壓放大器輸出還可同步調節，...
申請服務
- 產品介紹
ATA-2000系列是一款理想的可放大交、直流信號的高壓放大器。最大差分輸出1600Vp-p (±800Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，同時雙通道高壓放大器輸出還可同步調節，可與主流的信號發生器配套使用，實現信號的完美放大。
技術參數
帶寬（-3dB）DC~1MHz
輸出電壓高達1600Vp-p（±800Vp）
最大輸出電流500mAp（更高電流可定制）
|
型號 |
ATA-2021H |
ATA-2022H |
ATA-2031 |
ATA-2032 |
ATA-214 |
||||
|
通道數 |
1 |
2 |
1 |
2 |
1 |
||||
|
輸出形式 |
單端輸出 |
單端輸出 |
單端輸出 |
||||||
|
帶寬（-3dB） |
DC~1MHz |
DC~500kHz |
DC~500kHz |
||||||
|
最大輸出電壓 |
200Vp-p（±100Vp） |
300Vp-p（±150Vp） |
400Vp-p（±200Vp） |
||||||
|
最大輸出電流 |
250mAp（DC~50Hz） |
60mAp（DC~50Hz） |
150mAp（DC~50Hz） |
||||||
|
500mAp（>50Hz） |
120mAp（>50Hz） |
300mAp（>50Hz） |
|||||||
|
最大輸出功率 |
50Wp |
18Wp |
60Wp |
||||||
|
保險絲 |
2A/250V |
5A/250V |
2A/250V |
2A/250V |
|||||
|
電壓增益 |
x0~60（0.1 step/1 step） |
x0~50（0.1 step/1 step） |
x0~100（0.1 step/1 step） |
||||||
|
負載RL上限 |
≥395Ω（DC~50Hz） |
≥2.45kΩ（DC~50Hz） |
≥1323Ω（DC~50Hz） |
||||||
|
≥195Ω（>50Hz） |
≥1.2kΩ（>50Hz） |
≥657Ω（>50Hz） |
|||||||
|
輸出電阻 |
5Ω /1kΩ (可定制） |
50Ω /2.5kΩ (可定制） |
10Ω /2.5kΩ (可定制） |
||||||
|
壓擺率 |
≥445V/μs |
≥334V/μs |
≥444.3V/μs |
||||||
|
輸入電阻 |
50Ω / 5kΩ |
||||||||
|
輸入幅度 |
0~10Vp-pMAX |
||||||||
|
輸出電壓誤差 |
≤±3%FS@1kHz |
||||||||
|
電壓監測 |
100:1（±5%） |
||||||||
|
諧波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||||||||
|
輸出電壓零點漂移 |
≤±0.1V |
||||||||
|
信噪比 |
≥80dB |
||||||||
|
輸出接口 |
4mm香蕉插座 |
||||||||
|
保護 |
過流保護 |
||||||||
|
信號地 |
與機殼、電源線地相連 |
||||||||
|
供電電壓 |
AC220V±10%，50Hz |
||||||||
|
工作溫度 |
0℃~45℃ |
||||||||
|
儲存溫度 |
-20℃~50℃ |
||||||||
|
工作濕度 |
≤80%RH，無冷凝 |
||||||||
|
尺寸（寬*高*深） |
365*163*365mm |
440*163*470mm |
365*163*365mm |
365*163*365mm |
365*163*365mm |
||||
