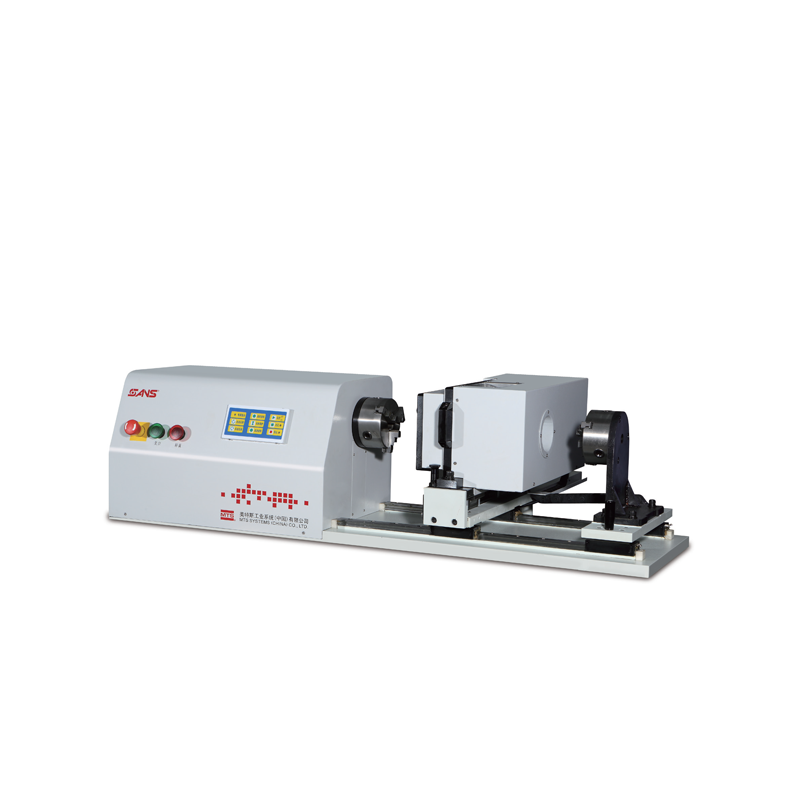

MTS美特斯 CTT1501-LN 拉扭試驗機
名稱：其他儀器與工具
品牌：
型號：
簡介：設備功能：該拉扭試驗機可以實現自鎖螺母常規鎖緊力矩試驗、力矩加載試驗、軸力加載試驗以及高鎖螺母鎖緊力矩試驗、松脫力矩試驗、擰斷力矩試驗、預緊力矩試驗和松脫力矩試驗；預緊力卸載方式，在不轉動螺母的情況下，通過軸力傳感器自卸力裝置卸去軸向力。試...
- 產品介紹
設備功能：
該拉扭試驗機可以實現自鎖螺母常規鎖緊力矩試驗、力矩加載試驗、軸力加載試驗以及高鎖螺母鎖緊力矩試驗、松脫力矩試驗、擰斷力矩試驗、預緊力矩試驗和松脫力矩試驗；預緊力卸載方式，在不轉動螺母的情況下，通過軸力傳感器自卸力裝置卸去軸向力。
試驗原理：
該試驗機上裝備有三爪卡盤，做試驗時需要固定螺母試樣的工裝，然后將裝有螺母試樣的工裝裝夾在三爪卡盤上。試驗機配置有軸力卸載裝置，原理即在軸向加載力后，不轉動螺母試樣達到卸載軸向力。試驗機主要結構由動力裝置、軸力卸載裝置、定夾頭組成。軸力卸載裝置可以靈活移動，做試驗時不需要軸力卸載裝置，可以把該裝置移動到主機后面；需要做高鎖螺母試驗時，把軸力卸載裝置移動到兩個三爪卡盤中間，再裝夾試樣試驗。
試驗機操作簡單，控制精準，維護方便，極大的提高了試驗效率。
主要特征：
? 一次擰入擰出試驗：將試驗螺栓擰入至高鎖螺母鎖緊位置，然后安裝在試驗機上，設置好相關參數，試驗機自動進行擰入擰出試驗。
? 擰斷力矩試驗：將試驗螺栓擰入至高鎖螺母鎖緊位置，然后安裝在試驗機上，設置好相關參數，試驗機開始試驗，將高鎖螺母驅動部分?jǐn)Q斷為止則試驗完成，讀取試驗過程中擰斷高鎖螺母驅動部分時的最大力矩則為擰斷力矩。
? 預緊力試驗：高鎖螺母擰斷時，試驗機軸力通道顯示的最大力值則為高鎖螺母的預緊力。
? 松脫力試驗：測試完預緊力后，通過不轉動螺母的方式，卸去軸向載荷。然后夾緊螺母，轉動螺母所需的最大力矩即為高鎖螺母的松脫力矩。
產品參數：
| 主要技術參數 | |
| 型 號 | CTT1501 - LN |
| 最大扭矩 | 50 Nm |
| 扭矩測量范圍 | 2 - 50 Nm |
| 軸力測量范圍 | 0.5 - 50 kN |
| 試驗機級別 | 1級 |
| 扭轉速度 | 0 - 25 轉/min |
| 動夾頭轉速 | 0-10 轉/分 |
